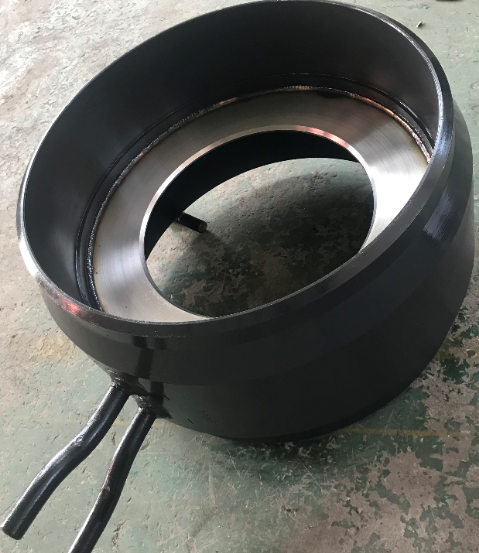

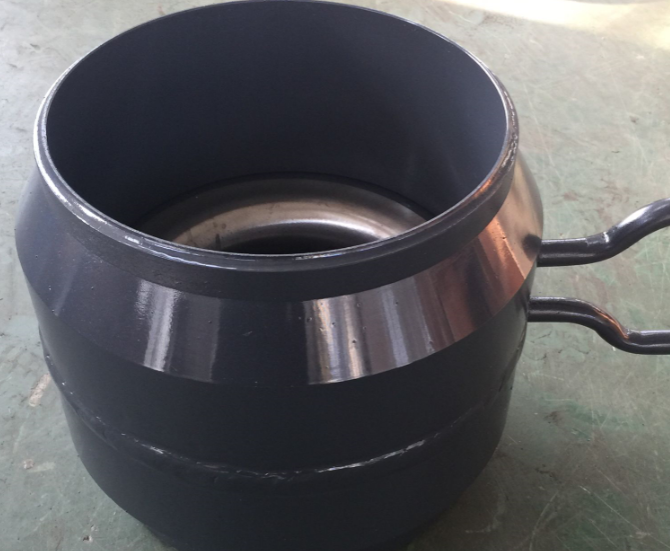

噴嘴流量計/孔板流量計/文丘里流量計,制造過程嚴格按照國家2018.515號文件執行!提供省級特檢院監督檢驗證書!
標準孔板是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及天然氣的流量,廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。標準孔板又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀組成,廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單,維修方便,性能穩定,使用可靠等特點。
標準孔板節流裝置是標準節流件可不需標定直接依照國家標準生產
1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>
2.國際標準ISO5167<國際標準組織規定的各種節流裝置>
3.化工部標準GJ516-87-HK06
產品特點
1.節流裝置結構易于復制,簡單、牢固,性能穩定可靠,使用期限長,價格低廉。
2.標準孔板流量計計算采用國際標準與加工。
3.應用范圍廣,全部單相流皆可測量,部分混相流亦可應用。
4.標準型節流裝置無須實流校準,即可投用。
5.一體型標準孔板安裝更簡單,無須引壓管,可直接接差壓變送器和壓力變送器。
智能型特點
1.采用進口單晶硅智能差壓傳感器。
2.高精度,完善的自診斷功能。
3.智能孔板流量計其量程可自編程調整。
4.可同時顯示累計流量、瞬時流量、壓力、溫度。
5.具有在線、動態全補償功能外,還具有自診斷、自行設定量程。
6.配有多種通訊接口。
7.穩定性高。
8.量程范圍寬、大于10:1。
智能型技術指標
1.高精度:±0.075%。
2.高穩定性:優于0.1%FS/年。
3.高靜壓:40MPa。
4.連續工作5年不需調校。
5.可忽略溫度、靜壓影響。
6.抗高過壓。
名稱
|
型號
|
取壓方式
|
公稱管徑
|
公稱壓力(MPa)
|
執行標準(結構)
|
標準孔板
|
LGB
|
角接(環室取壓)
|
50~400
|
小于10
|
GB2624 K07(蘭化)DG
|
LGB-Z
|
角接(鉆孔取壓)
|
400~2000
|
小于1.6
|
||
LGB
|
環室(八槽)
|
50~400
|
小于32
|
流量測量手冊
|
|
LGB
|
環室(無法蘭焊接式)
|
50~275
|
小于28.22
|
流量測量手冊DG0711~0718
|
|
LGB-F
|
法蘭取壓
|
50~800
|
小于2.5
|
GB2624 K06(蘭化)
|
|
LGB-F
|
法蘭取壓
|
50~400
|
4.0~40
|
GB2624 K06(蘭化)石化
|
|
LGB-J
|
徑距取壓
|
50~760
|
小于10
|
GB2624
|
|
標準噴嘴
|
LGP
|
角接(環室取壓)
|
50~400
|
小于10
|
GB2624
流量測量手冊
|
LGP-Z
|
角接(鉆孔取壓)
|
400~500
|
小于1.6
|
||
LGP
|
環室(八槽)
|
50~300
|
小于32
|
流量測量手冊
|
|
LGP
|
環室(高壓透鏡墊式)
|
15~150
|
小于32
|
||
LGP
|
環室(無法蘭焊接式)
|
175~350
|
小于17.36
|
DG 0702~0710
|
|
長徑噴嘴
|
LGC-J
|
徑距取壓
|
50~630
|
小于16
|
GB2624
|
1/4圓孔板
|
LGH
|
角接取壓
|
50~260
|
小于10
|
GB2624
流量測量手冊
|
LGH-F
|
法蘭取壓
|
50~200
|
小于6.4
|
||
文丘里噴嘴
|
LGL
|
角接取壓
|
65~500
|
小于2.5
|
|
文丘里管
|
LGW
|
特殊取壓
|
50~1200
|
小于2.5
|
|
雙文丘里管
|
LGW-S
|
特殊取壓
|
小于1000
|
小于0.6
|
|
小管徑孔板
|
LGX
|
角接取壓
|
12~40
|
小于6.4
|
K07(蘭化)
|
LGX-F
|
法蘭取壓
|
12~40
|
小于6.4
|
企業標準
|
|
高壓透鏡墊
|
LGT
|
角接取壓
|
50~150
|
小于32
|
流量測量手冊
|
圓缺孔板
|
LGQ
|
角接(環室取壓)
|
100~400
|
小于1.6
|
|
LGQ-Z
|
角接(鉆孔取壓)
|
400~1000
|
小于1.6
|
||
LGQ-F
|
法蘭取壓
|
100~350
|
小于6.4
|
||
雙重孔板
|
LGS
|
角接取壓
|
100~400
|
小于6.4
|
|
偏心孔板
|
LGN
|
角接取壓
|
100~1000
|
小于6.4
|
|
限流孔板
|
LG-XL
|
|
10~300
|
小于6.4
|
企業標準
|
錐形入口孔板
|
LGR
|
角接取壓
|
25~1000
|
小于10
|
GB2624
|
機翼測風裝置
|
LJY
|
特殊取壓
|
少于1000
|
小于0.6
|
企業標準
|
節流件名稱
|
適用管道
(DN mm)
|
適用直徑比B(d/D)
|
應用特點
|
流出系數不確定度Ec%
|
設計標準
|
||
角接取壓標準孔板
|
環室式
|
50-500
50-500
|
0.2-0.75
0.2-0.75
|
適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量
|
0.6-0.75%
|
ISO5167
GB/T2624-93
|
|
夾緊環式
|
50-500
|
0.2-0.75
|
易于清除污物,可用于不太清潔流體流量的測量
|
||||
斜鉆孔式
|
450-1000(3000)
|
0.2-0.75
|
|||||
法蘭取壓標準孔板
|
50-1000
|
0.2-0.75
|
易于清除污物,適用于各種介質
|
0.6-0.75%
|
ISO5167
GB/T2624-93
|
||
徑距取壓標準孔板
|
50-1000
|
0.2-0.75
|
|||||
角接取壓標準噴嘴
(ISA1932噴嘴)
|
50-500
|
0.3-0.8
|
壓損小,壽命長,尤其適用于蒸汽流量測量
|
0.8-1.2%
|
ISO5167
GB/T2624-93
|
||
長徑噴嘴
|
50-630
|
0.2-0.8
|
壓損小壽命長,LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量
|
2.0%
|
ISO5167
GB/T2624-93
|
||
經典文丘利管
|
機械加工式
|
100-800
|
0.2-0.8
|
壓力損失小,所需直管段小于孔板、噴嘴
|
1.0%
|
ISO5167
GB/T2624-93
|
|
粗焊鐵板式
|
200-1200(2000)
|
0.4-0.7
|
1.5%
|
||||
文丘利噴嘴
|
65-500
|
0.316-0.77
|
同上
|
1.2-1.75%
|
ISO5167
GB/T2624-93
|
||
1/4圓孔板
|
25-150
|
0.245-0.6
|
適用于低雷諾數
|
2.0-2.5%
|
DIN BS
|
||
錐形入口孔板
|
25-250
|
0.1-0.316
|
同上
|
2.0%
|
BS
|
||
圓缺孔板
|
50-1500
|
0.32-0.8
|
適用于贓污,有氣泡析出或含有固體微粒的流體測量。
|
1.5%
|
DIN
|
||
偏心孔板
|
100-1000
|
0.46-0.84
|
1-2%
|
ASME
|
|||
小孔板
|
12.5-40
|
0.2-0.75
|
適用于小管道流量測量
|
0.75%
|
ASME
|
||
透鏡式孔板
|
12.5-150
|
0.2-0.75
|
適用于高壓常溫小管道流量測量
|
0.6-0.75%
|
ISO5167ASME
|
||
端頭孔板
|
大于等于15
|
0.2-0.62
|
|
1.5-2.0%
|
|
||
雙重孔板
|
25-400
|
0.2-0.8
|
適用于大流量測量
|
|
|
||
限流孔板
|
|
|
|
|
產品選型說明
型 號 規 格 |
說 明 |
|||||||
XMYB-LGKB |
孔板流量計 |
|||||||
取壓方式 |
F |
法蘭取壓 |
||||||
Z |
鉆孔取壓 |
|||||||
H |
環室取壓 |
|||||||
連接方式 |
1 |
對夾式 |
||||||
2 |
直接焊接 |
|||||||
管道規格 |
0040 |
0040代表DN40 |
||||||
管道材質 |
C |
碳鋼 |
||||||
P |
不銹鋼 |
|||||||
H |
合金鋼 |
|||||||
公稱壓力 |
025 |
0.25MPa |
||||||
06 |
0.6MPa |
|||||||
10 |
1MPa |
|||||||
… |
…… |
|||||||
160 |
16MPa |
