概述
長徑噴嘴流量計主要用于電力行業高壓或高溫高壓場合,主蒸汽、主給水或減溫水均采用此典型設計,它具有量程比寬、耐沖擊、壓力損失小、使用壽命長、測量范圍大、測量精度等特點。
長徑噴嘴流量計按國標GB/T2624-93進行設計制造,按JJG640-94進行檢定,無需實流標定。
節流裝置適用范圍及有關技術指標
名稱
|
型號
|
取壓方式
|
公稱管徑
|
公稱壓力(MPa)
|
執行標準(結構)
|
標準孔板
|
LGB
|
角接(環室取壓)
|
50~400
|
小于10
|
GB2624 K07(蘭化)DG
|
LGB-Z
|
角接(鉆孔取壓)
|
400~2000
|
小于1.6
|
||
LGB
|
環室(八槽)
|
50~400
|
小于32
|
流量測量手冊
|
|
LGB
|
環室(無法蘭焊接式)
|
50~275
|
小于28.22
|
流量測量手冊DG0711~0718
|
|
LGB-F
|
法蘭取壓
|
50~800
|
小于2.5
|
GB2624 K06(蘭化)
|
|
LGB-F
|
法蘭取壓
|
50~400
|
4.0~40
|
GB2624 K06(蘭化)石化
|
|
LGB-J
|
徑距取壓
|
50~760
|
小于10
|
GB2624
|
|
標準噴嘴
|
LGP
|
角接(環室取壓)
|
50~400
|
小于10
|
GB2624
流量測量手冊
|
LGP-Z
|
角接(鉆孔取壓)
|
400~500
|
小于1.6
|
||
LGP
|
環室(八槽)
|
50~300
|
小于32
|
流量測量手冊
|
|
LGP
|
環室(高壓透鏡墊式)
|
15~150
|
小于32
|
||
LGP
|
環室(無法蘭焊接式)
|
175~350
|
小于17.36
|
DG 0702~0710
|
|
長徑噴嘴
|
LGC-J
|
徑距取壓
|
50~630
|
小于16
|
GB2624
|
1/4圓孔板
|
LGH
|
角接取壓
|
50~260
|
小于10
|
GB2624
流量測量手冊
|
LGH-F
|
法蘭取壓
|
50~200
|
小于6.4
|
||
文丘里噴嘴
|
LGL
|
角接取壓
|
65~500
|
小于2.5
|
|
文丘里管
|
LGW
|
特殊取壓
|
50~1200
|
小于2.5
|
|
雙文丘里管
|
LGW-S
|
特殊取壓
|
小于1000
|
小于0.6
|
|
小管徑孔板
|
LGX
|
角接取壓
|
12~40
|
小于6.4
|
K07(蘭化)
|
LGX-F
|
法蘭取壓
|
12~40
|
小于6.4
|
企業標準
|
|
高壓透鏡墊
|
LGT
|
角接取壓
|
50~150
|
小于32
|
流量測量手冊
|
圓缺孔板
|
LGQ
|
角接(環室取壓)
|
100~400
|
小于1.6
|
|
LGQ-Z
|
角接(鉆孔取壓)
|
400~1000
|
小于1.6
|
||
LGQ-F
|
法蘭取壓
|
100~350
|
小于6.4
|
||
雙重孔板
|
LGS
|
角接取壓
|
100~400
|
小于6.4
|
|
偏心孔板
|
LGN
|
角接取壓
|
100~1000
|
小于6.4
|
|
限流孔板
|
LG-XL
|
|
10~300
|
小于6.4
|
企業標準
|
錐形入口孔板
|
LGR
|
角接取壓
|
25~1000
|
小于10
|
GB2624
|
機翼測風裝置
|
LJY
|
特殊取壓
|
少于1000
|
小于0.6
|
企業標準
|
節流件名稱
|
適用管道
(DN mm)
|
適用直徑比B(d/D)
|
應用特點
|
流出系數不確定度Ec%
|
設計標準
|
||
角接取壓標準孔板
|
環室式
|
50-500
50-500
|
0.2-0.75
0.2-0.75
|
適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量
|
0.6-0.75%
|
ISO5167
GB/T2624-93
|
|
夾緊環式
|
50-500
|
0.2-0.75
|
易于清除污物,可用于不太清潔流體流量的測量
|
||||
斜鉆孔式
|
450-1000(3000)
|
0.2-0.75
|
|||||
法蘭取壓標準孔板
|
50-1000
|
0.2-0.75
|
易于清除污物,適用于各種介質
|
0.6-0.75%
|
ISO5167
GB/T2624-93
|
||
徑距取壓標準孔板
|
50-1000
|
0.2-0.75
|
|||||
角接取壓標準噴嘴
(ISA1932噴嘴)
|
50-500
|
0.3-0.8
|
壓損小,壽命長,尤其適用于蒸汽流量測量
|
0.8-1.2%
|
ISO5167
GB/T2624-93
|
||
長徑噴嘴
|
50-630
|
0.2-0.8
|
壓損小壽命長,LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量
|
2.0%
|
ISO5167
GB/T2624-93
|
||
經典文丘利管
|
機械加工式
|
100-800
|
0.2-0.8
|
壓力損失小,所需直管段小于孔板、噴嘴
|
1.0%
|
ISO5167
GB/T2624-93
|
|
粗焊鐵板式
|
200-1200(2000)
|
0.4-0.7
|
1.5%
|
||||
文丘利噴嘴
|
65-500
|
0.316-0.77
|
同上
|
1.2-1.75%
|
ISO5167
GB/T2624-93
|
||
1/4圓孔板
|
25-150
|
0.245-0.6
|
適用于低雷諾數
|
2.0-2.5%
|
DIN BS
|
||
錐形入口孔板
|
25-250
|
0.1-0.316
|
同上
|
2.0%
|
BS
|
||
圓缺孔板
|
50-1500
|
0.32-0.8
|
適用于贓污,有氣泡析出或含有固體微粒的流體測量。
|
1.5%
|
DIN
|
||
偏心孔板
|
100-1000
|
0.46-0.84
|
1-2%
|
ASME
|
|||
小孔板
|
12.5-40
|
0.2-0.75
|
適用于小管道流量測量
|
0.75%
|
ASME
|
||
透鏡式孔板
|
12.5-150
|
0.2-0.75
|
適用于高壓常溫小管道流量測量
|
0.6-0.75%
|
ISO5167ASME
|
||
端頭孔板
|
大于等于15
|
0.2-0.62
|
|
1.5-2.0%
|
|
||
雙重孔板
|
25-400
|
0.2-0.8
|
適用于大流量測量
|
|
|
||
限流孔板
|
|
|
|
|
型 號 規 格 |
說 明 |
|||||||
XMYB-LGCP |
長徑噴嘴流量計 |
|||||||
取壓方式 |
J |
徑距取壓 |
||||||
連接方式 |
1 |
對夾式 |
||||||
2 |
直接焊接 |
|||||||
管道規格 |
0040 |
0040代表DN40 |
||||||
管道材質 |
C |
碳鋼 |
||||||
P |
不銹鋼 |
|||||||
H |
合金鋼 |
|||||||
公稱壓力 |
025 |
0.25MPa |
||||||
06 |
0.6MPa |
|||||||
10 |
1MPa |
|||||||
… |
…… |
|||||||
160 |
16MPa |

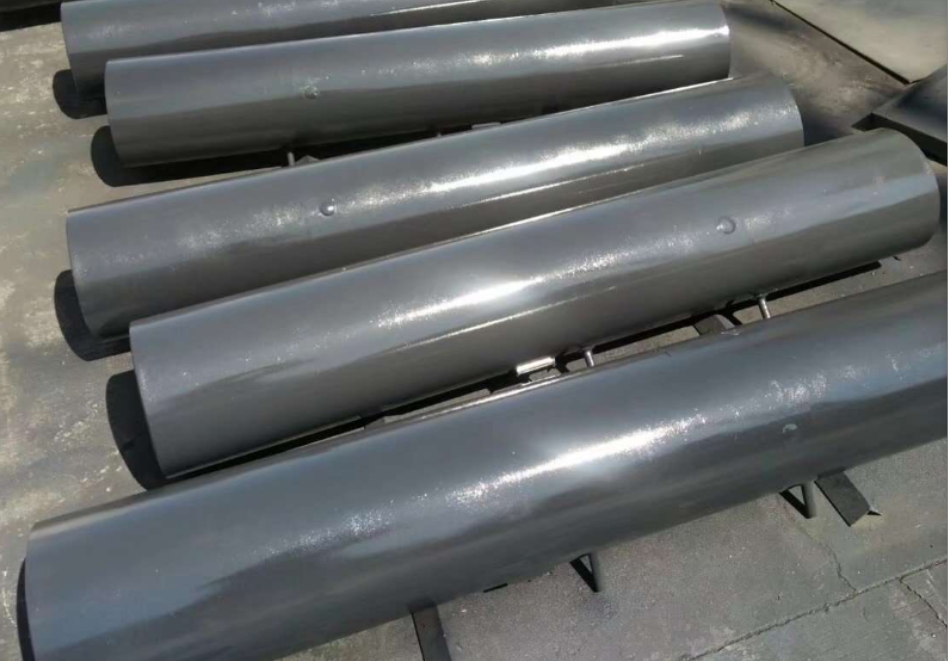

長徑噴嘴流量計實物圖:
