V錐流量計報價 選型

一,概述

我公司借鑒國外成熟的先進技術,研發了具有自己特色的V錐流量計, V錐流量計的重大突破在于“變流體在管道中心中心收縮為邊壁收縮”。即利用同軸安裝在管道中的V形錐體,迫使流體從中心逐漸收縮到管道內壁而流過V形錐體,通過測量V形錐體前后的差壓來求得流量。V錐流量計與其它差壓式流量儀表原理相同,也是一種節流式差壓流量計,都是遵循封閉管道中流體質量守恒(連續性方程)和能量守恒(伯努利方程)定律。

二、v錐流量計主要技術參數

1、精度等級:0.5級(差壓流量變送器精度應高于0.2級,含0.2級),(β:0.45~0.85,當β<0.55,量>

2、重復性:0.1%

3、工作壓力:0~40MPa(有多個壓力等級可供選擇)

4、工作溫度:-40~850°C

5、環境溫度:-40~65°C、

6、安裝直管段要求:前0-3D直管道,后0-1D直管段

7、量程比寬:通常為10∶1,選擇合適的參數可達到50∶1

8、壓損?。和瑯拥摩轮担瑝簱p是孔板1/3~1/5

9、口徑從DN25~DN2000

10、連接方式:法蘭(平焊和對焊)

11、取壓方式:承插焊,法蘭,螺紋

12、材質:304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表)

13、應用:液體,氣體,蒸汽

三、v錐流量計要求

1、安裝要求低:前0~3D直管道,后0~1D直管段;

2、量程比寬:通常為10∶1,選擇合適的參數最高可做到50∶1;

3、壓損?。和瑯拥摩轮担瑝簱p是孔板1/3~1/5;

4、耐磨損:流線型錐形體節流后,在錐形體表面產生真空層效應,使得錐形體不易磨損;

5、不堵塞,不粘附:錐形徹底吹掃式設計避免了流體中的殘?jiān)?、凝結物或顆粒的滯留;

6、長期穩定性好:β值可長期不變,并保證長期精確測量;

7、精度高:0.5級;

8、重復性好:優于0.1%;

9、信號穩定:"信號波動"是孔板的1/10;

10、β值范圍寬:V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍;

11、可測臟污介質(焦?fàn)t煤氣、高爐煤氣、原料油、渣油等);

12、可測氣液兩相介質(濕氣、冷凝水等);

四,v錐流量計適用介質:廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量,幾乎適用于所有氣體、液體介質。

五、v錐流量計組成部分:

依照用戶要求不同,利用V錐傳感器和差壓變送器組成流量檢測儀表供貨分為二類:

1.V錐傳感器

只提供差壓信號的檢測部分(V錐體及測量管道),不提供差壓變送器、三閥組和流量顯示部分,輸出信號為差壓。由用戶自己進行配套。

2.v錐流量計由V錐傳感器和差壓變送器組成。有分體型安裝和一體型安裝兩種結構。

分體型安裝由獨立的V錐傳感器和差壓變送器組成。V錐傳感器和差壓變送器之間的引壓管連接由用戶自己完成。而差壓變送器可以配套供應。

一體型安裝是產品出廠時己將差壓變送器、三閥組與V錐傳感器連接成一體,用戶購買一體型V錐流量計后,使用時不需再連接引壓管。若需配接相應的流量積算器、壓力變送器和溫度變送器可以配套供應。

v錐流量計可以成功測量的流體:

1.氣體

煤氣:焦?fàn)t煤氣、高爐煤氣、城市煤氣

天然氣:包括含濕量5%以上的天然氣

各種碳?xì)浠衔餁怏w:烷烴類,烯烴類等氣體

各種氣體制造:氫、氦、氬、氧、氮?dú)獾?/span>

腐蝕性氣體:濕的氯化物氣體等

空氣:包括含水,含塵埃的空氣、壓縮空氣等

煙道氣:各種鍋爐、加熱爐排放的煙道氣

2.蒸汽:飽和蒸汽、過熱蒸汽

3.液體

油類:原油、燃料油、含水乳化油、柴油、液壓油等

水:原水、飲用水、生產水、污水等

各種水溶液:酸、堿、鹽水溶液等

有機物化學品:甲醇、乙二醇、二甲苯等

4.特殊流體

油+HC氣+沙

加氣的水:H2O+N2+空氣;H2O+CO2等

v錐流量計選型需要的工藝參數

(1)流體名稱

(2)管道內外徑

(3)選用V錐流量傳感器的型式

(4)刻度流量單位(kg/h,t/h,m3/h,Nm3/h)

(5)常用流量、最小流量、最大流量

a.在工作狀態下

b.在標準狀態下(介質為氣體時應該說明流量的標準狀態)

(6)工作壓力(MPa)

(7)流體溫度(℃):最高、最低、常用的溫度

(8)流體密度(kg/m3)

a.在工作狀態下

b.在標準狀態下(介質為氣體時應該說明密度值的狀態)

(9) 流體粘度(Pa·s)

(10) 相對濕度

(11) 氣體成分:容積百分比(用于二種以上的混合氣體)

(12) 傳感器的安裝方式

a.水平

b.自下而上

(13) 管道法蘭

a.按法蘭標準規范,代號為提供法蘭標準及型號

b.乙方設計提供法蘭圖紙

注意:

·測量水和水蒸汽須提供(1)、(2)、(4)、(5)、(6)、(7)、(12)

·測量一般氣體須提供(1)~(13)

·測量一般溶液及油類須提供(1)、(2)、(4)、(5)、(6)、(7)、(8)、(9)、(12)、(13)

·各項數據必須填寫工藝設計的一個具體數值,請勿填寫由大約多少的某一段范圍。

注:V錐流量計需選配:差壓變送器、三閥組、針型閥、冷凝罐、冷凝圈、壓力變送器、溫度變送器、智能計算儀.

產品選型及說明

  規




XMYB-LGVZ


V錐流量計

取壓方式


G


管接取壓





連接方式


1


法蘭連接


2


直接焊接

管道規格


0040


0040代表DN40

管道材質


C


碳鋼


P


不銹鋼


H


合金鋼

公稱壓力


025


0.25MPa


06


0.6MPa


10


1MPa



……


160


16MPa

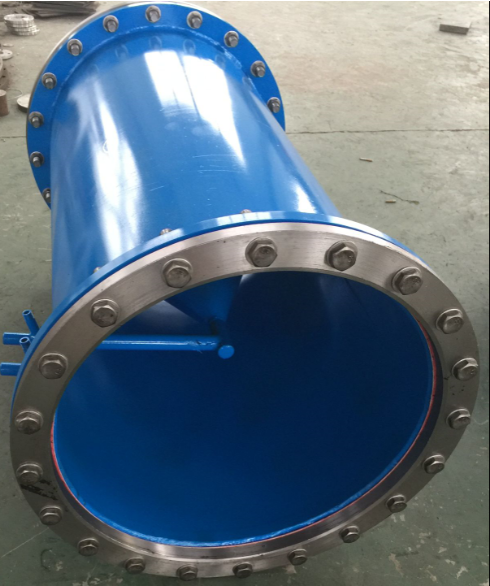

V錐流量計實物圖:
