阿牛巴流量計測量原理和要求有哪些呢？

阿牛巴流量計測量原理和要求有哪些呢？

阿牛巴流量計是在皮托管測速原理的基礎上發展而來的，由于壓損小、制造成本低、安裝維護方便，各國都有廣泛適用。

阿牛巴工作原理

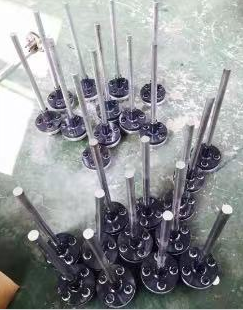

阿牛巴流量計測量原理是將整個圓截面分成多個單元面積相等的圓環(中間為圓)。均速管的檢測桿是一根中空的金屬管。

1，D為管道標稱直徑，所給出數據為距離第二個彎頭的長度。

2、 檢測桿插入位置的角度允許偏差范圍。

3、 對于垂直管道，檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同一水平面上。對于水平管道，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內;測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內;測量蒸汽時檢測桿應水平插入。

4、 管道上開孔尺寸Φ40。

5、 補償用壓力變送器在前直管段上，溫度變送器(或鉑電阻)裝在后直管段上距離節流裝置2D處。
