焊接式孔板流量計生產廠家

噴嘴/孔板/文丘里流量計制造嚴格按照國家2018.515號文件執行,帶省級特檢院監督檢驗報告,制造生產許可證編號:TS2732C68-2023

概述

焊接式孔板流量計可用于測量管道中液體、氣體、蒸汽的流量,是按國標GB/T2624-93進行設計制造,按JJG640-94進行檢定,無需實流標定。焊接式孔板流量計可以采用角接取壓(包括環室取壓)、法蘭取壓或D-D/2取壓三種取壓方式,按國標規定進行設計、制造和檢定標準孔板無需實流標定,精度高,結構簡單,制造成本低,但壓力損失較大,廣泛用于石油、化工、冶金、電力等行業,是迄今為止應用最多的一種流量計。

適用范圍

1、1.公稱直徑:50mm≤DN≤1200mm

2、2.公稱壓力:PN≤16MPa

3、3.開孔徑比:0.20≤β≤0.75

4、4.雷諾數范圍:當0.20≤β≤0.45時 5000≤ReD

         當0.45≤β≤0.75時 10000≤ReD
5.精度:1級

結構形式

法蘭取壓、角接取壓、D-D/2取壓方式.

安裝要求

1、安裝時應保證孔板中心、法蘭中心、管道中心和墊片同心,不同心度不得超過0.002D/β。

2、孔板的正負壓方向,上下游取壓法蘭應與介質流向相符,取壓孔的方位可根據介質不同和變送器的安裝情況確定。

3、節流裝置與管道連接時,焊接處端面與管道軸線的不垂直度不得大于1°,焊接后內部焊縫應加工處理,使其光滑,無焊巴和焊渣。

4、取壓法蘭與管道焊接前,應先將管道上的取壓孔鉆好,其直徑與取壓法蘭上的取壓孔徑相同,焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。

5、可選帶上、下游直管段。

6、D-D/2取壓是成套供貨,法蘭連接可直接安裝。

選型規格及說明

 號 規



XMYB-KB

焊接式孔板流量計

取壓方式

F

法蘭取壓

Z

鉆孔取壓

H

環室取壓

連接方式

1

對夾式

2

直接焊接

管道規格

0040

0040代表DN40

管道材質

C

碳鋼

P

不銹鋼

H

合金鋼

公稱壓力

025

0.25MPa

06

0.6MPa

10

1MPa

……

160

16MPa

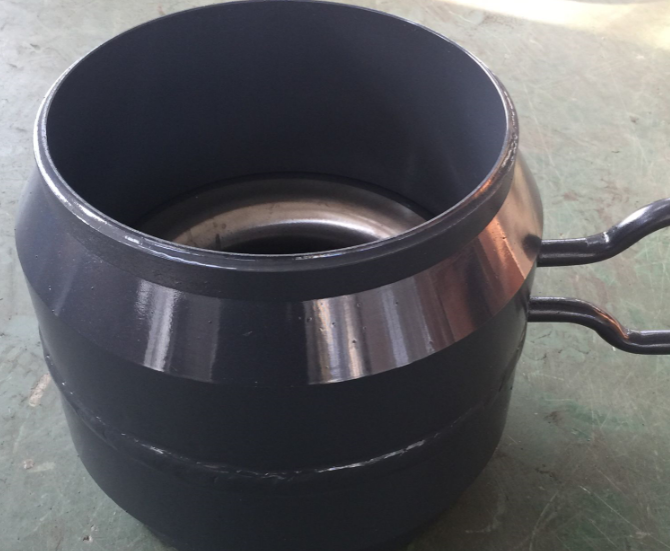

焊接式孔板流量計實物圖
