概述:
阿牛巴流量計是在皮托管測速原理的基礎上發展而來的,由于壓損小、制造成本低、安裝維護方便,各國都有廣泛適用。
阿牛巴工作原理
阿牛巴測量原理是將整個圓截面分成多個單元面積相等的圓環(中間為圓)。均速管的檢測桿是一根中空的金屬管。
阿牛巴適用范圍
1、 公稱直徑:25mm≤DN≤6000mm
2、 公稱壓力:PN≤25MPa
3、 介質溫度:t≤650℃
4、 精度等級:1級,1.5級,2.5級
阿牛巴結構形式

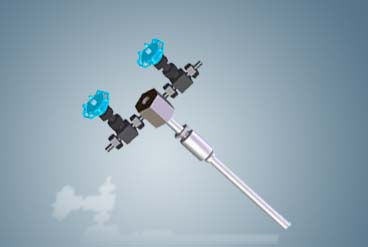

阿牛巴是檢測桿、取壓口和導桿組成,它橫穿管道內部與管軸垂直,在檢測桿迎流面上設有多個總壓檢測孔,分別由總壓導壓管和靜壓導壓管引出,根據總壓與靜壓的差壓值,計算流經管道流量。
阿牛巴安裝要求
1、安裝檢測桿的測量段應是直的,其上下游直管段長度參照下表所規定的長度, 序號上游側局部阻力件形式上游側下。
序號 |
上游側局部阻力件形式 |
上游側 |
下 游 側 |
||
無整流器 |
有整流器 |
||||
與檢測桿在同一平面內 |
與檢測桿不在同一平面內 |
||||
1 |
有一個90°彎頭或三通 |
7D |
9D |
6D |
3D |
2 |
在同一平面內有兩個90°彎頭 * * |
9D |
14D |
8D |
3D |
3 |
在不同一平面內有兩個90°彎頭 * * |
19D |
24D |
9D |
4D |
4 |
管道直徑改變(收或擴) |
8D |
8D |
8D |
3D |
5 |
部分開啟的閘閥、球閥或其它節流閥 |
24D |
24D |
9D |
4D |
備注:
1,D為管道標稱直徑,所給出數據為距離第二個彎頭的長度。
2、 檢測桿插入位置的角度允許偏差范圍。
3、 對于垂直管道,檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上,高低壓引壓管接頭應處于同一水平面上。對于水平管道,在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內;測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內;測量蒸汽時檢測桿應水平插入。
4、 管道上開孔尺寸Φ40。
5、 補償用壓力變送器在前直管段上,溫度變送器(或鉑電阻)裝在后直管段上距離節流裝置2D處。
選型規格及說明
型 號 規 格 |
說 明 |
|||||||
XMYB-ANB |
阿牛巴 |
|||||||
取壓方式 |
G |
管接取壓 |
||||||
連接方式 |
1 |
法蘭連接 |
||||||
2 |
直接焊接 |
|||||||
管道規格 |
0040 |
0040代表DN40 |
||||||
管道材質 |
C |
碳鋼 |
||||||
P |
不銹鋼 |
|||||||
H |
合金鋼 |
|||||||
公稱壓力 |
025 |
0.25MPa |
||||||
06 |
0.6MPa |
|||||||
10 |
1MPa |
|||||||
… |
…… |
|||||||
160 |
16MPa |
