噴嘴流量計制造嚴格按照國家2018.515號文件執行,帶省級特檢院監督檢驗報告,制造生產許可證編號:TS2732C68-2023
概述
經典文丘里流量計是按國標GB/T2624-93設計制造,按檢定規程JJG640-94檢定的。在標準節流裝置中,它所要求的上、下游直管道最短、永久壓力損失最小、性能穩定、維護方便。因其計算準確、能耗小,已廣泛用于石油、化工、電力、冶金行業。
1、公稱直徑:50mm≤DN≤1200mm(超過此范圍需標定)
粗鑄收縮段:100mm≤DN≤800mm
機械加工收縮段:50mm≤DN≤250mm
粗焊鐵板收縮段:200mm≤DN≤1200mm
2、節流孔徑比β:0.3≤β≤0.75
粗鑄收縮段:0.3≤β≤0.75
機械加工收縮段:0.4≤β≤0.75
粗焊鐵板收縮段:0.4≤β≤0.7
3、雷諾數范圍:2×10 5≤ReD≤2×10 6
粗鑄收縮段:2×10 5≤ReD≤2×10
機械加工收縮段:2×10 5≤ReD≤2×10 6
粗焊鐵板收縮段:2×10 5≤ReD≤2×10 6
4、精度等級:1級
結構形式

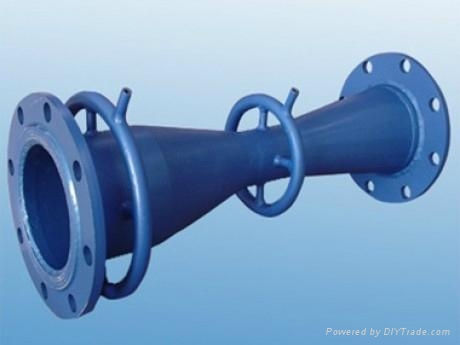

經典文丘里流量計的收縮段分三種形式:粗鑄收縮段,機械加工收縮段,粗焊鐵板收縮段。
經典文丘里流量計的上游取壓口和喉部取壓口做成幾個(不少于4個)單獨的管壁取壓口形式,用均壓環把幾個單獨管壁取壓連接起來。當d≥33.3mm時,喉部取壓口的直徑為4~10mm,上游取壓口直徑應不大于0.1D;當d≤33.3mm時,喉部取壓口直徑為0.1d~0.13d,上游取壓口的直徑為0.1d~0.1D。
選型規格及說明
型 號 規 格 |
說 明 |
|||||||
XMYB-WQ |
經典文丘里流量計 |
|||||||
取壓方式 |
H |
均壓環取壓 |
||||||
連接方式 |
1 |
法蘭連接 |
||||||
2 |
直接焊接 |
|||||||
管道規格 |
0040 |
0040代表DN40 |
||||||
管道材質 |
C |
碳鋼 |
||||||
P |
不銹鋼 |
|||||||
H |
合金鋼 |
|||||||
公稱壓力 |
025 |
0.25MPa |
||||||
06 |
0.6MPa |
|||||||
10 |
1MPa |
|||||||
… |
…… |
|||||||
160 |
16MPa |
