孔板流量計在安裝時容易犯哪些錯誤呢？

孔板流量計安裝容易犯的四個錯誤：
1.孔板前后直管段不符合要求
 孔板前后直管段的作用就是為了保證管道內流體的流動穩定，但由于工藝管道上常有拐彎、分叉、匯合等阻力件出現，使流體穩定變?yōu)閿_動，從而導致測量誤差。消除方法是按照前后管道要求，合理設計節流裝置的安裝位置。

2.孔板上下游面受損或孔板法蘭墊片凸出管道內
 在運輸孔板或施工人員安裝孔板過程中，容易造成上下游面受損或法蘭墊片凸出管道內，從而導致測量誤差。消除方法是提高施工人員的技術素質和責任心。施工人員在安裝孔板前應仔細檢查孔板片，若發現孔板上下游面受損，應及時更換；在安裝孔板過程中應避免損壞孔板片；安裝法蘭墊片時，要使法蘭墊片中心線和管道中心線一致。

3.孔板上下游面反裝
 安裝前，應正確辨認管道內介質流向及孔板方向，否則將導致測量值偏低。這是因?yàn)槭┕と藛T的粗心所致，消除方法就是在安裝孔板時，使孔板上標有“+”的面處在流向的上游側。

4、不同孔板裝錯位置

  這種情況一般在試車階段特別容易出現。在試車階段，各工藝管道需要多次吹掃，頻繁拆裝孔板。若孔板尺寸一樣，稍不注意就會出現差錯，調換孔板即可恢復正常。

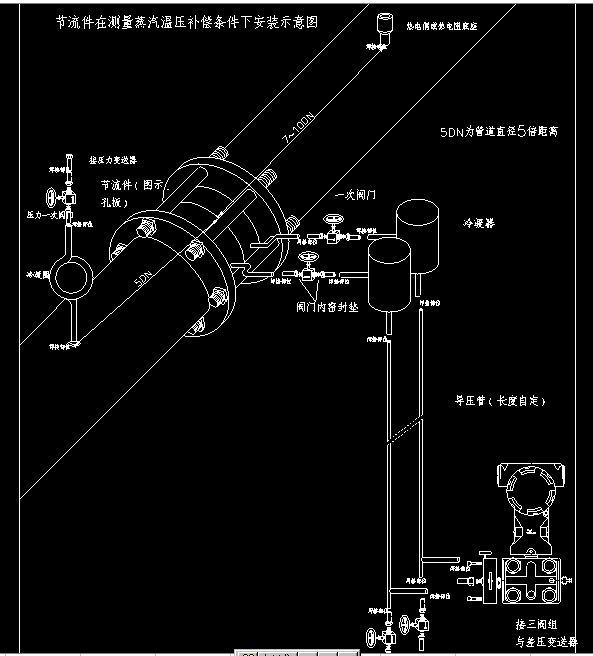

孔板流量計安裝示意圖：
