關于一體化孔板流量計測量精度校正的小秘訣

一體化孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量，孔板流量計節流裝置包括環室孔板、噴嘴等。
該流量計是一個新的概念，是由專業制造廠整體組裝的（包括檢測元件、變送器及附件、工藝短管等），并可按用戶要求的系統精度標定合格的孔板流量計系統。由于該流量計現場的維護量較小，經常被忽略，而孔板流量計所配套的差壓變送器，如果不經常調校，日積月累再加上會由于一些客觀的因素而導致測量結果誤差較大。下面就給大家主要介紹下調校一體化多孔孔板流量計測量精度的主要措施：
1、溫度對流量計的影響及其修正，流體溫度變化引起密度的變化，從而導致差壓和流量之間的關系變化，其次，溫度變化引起管道內徑，孔板開孔的變化，對溫度變化的修正，就是采取溫度儀表測量現場溫度進而輸入到二次儀表中來修正溫度變化而導致的誤差。
2、蒸汽質量流量的計算，一體化多孔孔板流量計測量蒸汽時，先由差壓信號求得流量值，再由蒸汽溫度，壓力值查表得出密度，來計算蒸汽流量質量。
3、孔板流量計進行逐臺標定。大家都知道，標準孔板只要設計制造參照相關標準，不需要實流標定就可以直接使用。因?yàn)榱鞒鱿禂?shù)可以直接由軟件算出，但是計算機計算畢竟的比較理想的，和現場環境還是有一定差別的，所以，為了保證測量精度，建議對每臺流量計進行實流標定，把標定出的流出系數和計算結果進行比對，算出差值，進行修正。
4、可膨脹性校正。孔板流量計測量蒸汽，氣體流量時，必須進行流體的可膨脹性校正，具體校正系數可以參照節流裝置設計手冊。

5、雷諾數修正，一體化孔板流量計的流量系數和雷諾數之間有確定的關系，當質量流量變化時，雷諾數成正比變化，因而引起流量系數的變化。

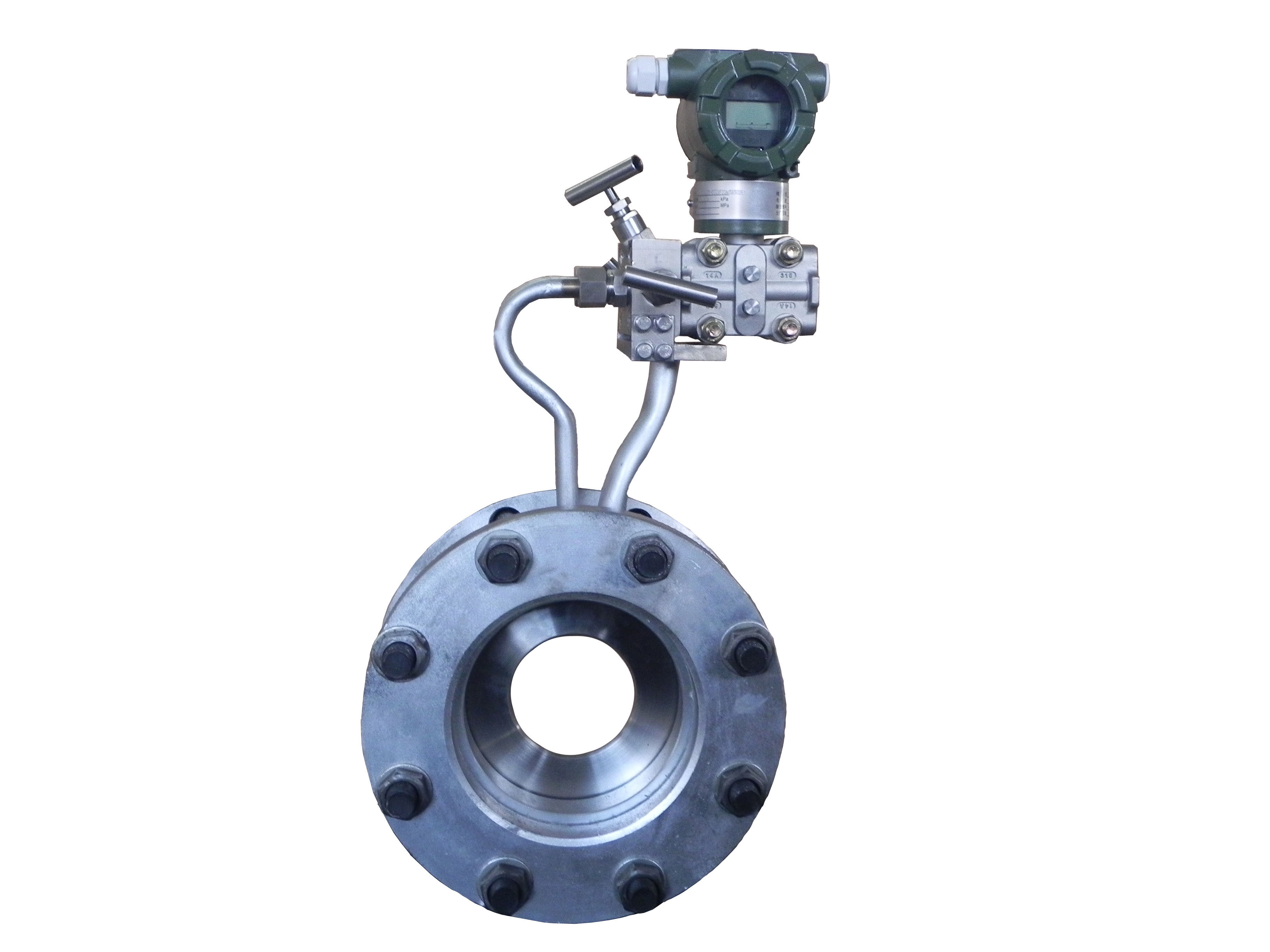

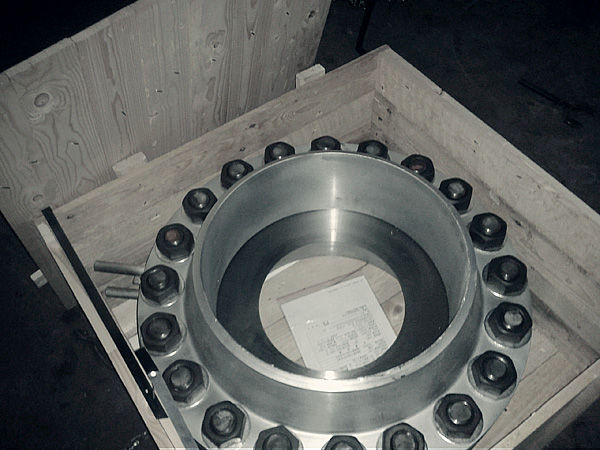

孔板流量計展示圖：
