文丘里流量計適用范圍產品結構有哪些？

文丘里流量計適用范圍產品結構有哪些？

經典文丘里流量計是按國標GB/T2624-93設計制造，按檢定規程JJG640-94檢定的。在標準節流裝置中，它所要求的上、下游直管道最短、永久壓力損失最小、性能穩定、維護方便。因其計算準確、能耗小，已廣泛用于石油、化工、電力、冶金行業。

1、公稱直徑：50mm≤DN≤1200mm（超過此范圍需標定）
  粗鑄收縮段：100mm≤DN≤800mm
  機械加工收縮段：50mm≤DN≤250mm
  粗焊鐵板收縮段：200mm≤DN≤1200mm
2、節流孔徑比β：0.3≤β≤0.75
  粗鑄收縮段：0.3≤β≤0.75
  機械加工收縮段：0.4≤β≤0.75
  粗焊鐵板收縮段：0.4≤β≤0.7
3、雷諾數范圍：2×10 5≤ReD≤2×10 6
  粗鑄收縮段：2×10 5≤ReD≤2×10
  機械加工收縮段：2×10 5≤ReD≤2×10 6
  粗焊鐵板收縮段：2×10 5≤ReD≤2×10 6
4、精度等級：1級
結構形式

 經典文丘里流量計的收縮段分三種形式：粗鑄收縮段，機械加工收縮段，粗焊鐵板收縮段。
 經典文丘里流量計的上游取壓口和喉部取壓口做成幾個（不少于4個）單獨的管壁取壓口形式，用均壓環把幾個單獨管壁取壓連接起來。當d≥33.3mm時，喉部取壓口的直徑為4～10mm，上游取壓口直徑應不大于0.1D；當d≤33.3mm時，喉部取壓口直徑為0.1d～0.13d，上游取壓口的直徑為0.1d～0.1D。

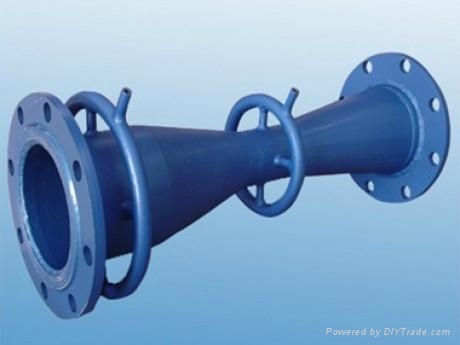

文丘里流量計展示圖：
