一、概述

電磁流量計是一種根據法拉電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線.電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。

二、特點

1.儀表結構簡單、可靠、無可動部件，工作壽命長。
2.無截流阻流部件，不存在壓力損失和流體堵塞現象。
3.無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
4.測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理理參數的影響。
5.采用聚四氟乙烯或橡膠材質襯里和HC、316L等電極材料的不同組合可適應不同介質的需要。

6.備有管道式、插入式等多種流量計型號。

7.采用EEPROM存貯器，測量運算數據存貯保護可靠。
8.具備一體化和分離型兩種形式。
9.高清晰LCD背光顯示。

三、技術參數

適用管徑	DN15mm－2600mm
電極材料	316L（不銹鋼）、HC（哈氏C）、HB（哈氏B）、Ti（鈦）、Ta（鉭）
適用介質	導電率>5us/cm的液體
測量范圍	0．1～10m/s(可擴展到15m/s)
量程上限	0.5～10m/s,推薦1～5m/s
精度等級	0.3級、0.5級、1.0級（隨口徑區分）
輸出信號	4～20mADC,負載≤750Ω；0～３KHz,5V有源，可變脈寬，有效頻率輸出：RS485接口
工作壓力	1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)
流體溫度	-20℃～80℃,80℃～130℃，130℃～180℃ 參考襯里材質
環境溫度	傳感器-40℃～80℃;轉換器-15℃～50℃
環境溫度	≤85％ＲＨ（20℃時）
電纜出口尺寸	M20×1.5
供電電源	220VAC±10%;50Hz±1Hz;24VDC±10%
功耗	≤8Ｗ
外殼防護等級	一體式：IP65分體式：傳感器IP68轉換器IP6
接地環材質	1Cr18Ni9Ti(不銹鋼)、HC(哈氏C)、Ti(鈦)、Ta(鉭)、Cu(銅)
連接法蘭	國標GB9119-88(DIN2051,BS4504)

流量范圍查詢

內徑	10	15	20	25	32	40	50	65
Qmin（m3/h）	0.0283	0.0636	0.12	0.176	0.29	0.452	0.7	1.19
Qmax（m3/h）	4.24	9.54	16.96	26.5	43.42	67.85	106.0	179.0
內徑	80	100	125	150	200	250	300	350
Qmin（m3/h）	1.8	2.82	4.41	6.36	11.3	17.6	25.4	34.6
Qmax（m3/h）	271.0	424.0	662.0	954.0	1690	2650	3810	5190
內徑	400	450	500	550	600	700	800	900
Qmin（m3/h）	45.2	57.2	77.6	85.5	101.0	138.0	180.0	229.0
Qmax（m3/h）	6780	8570	10600	12800	15200	20700	27100	34300
內徑	1000	1100	1200	1400	1600	1800	2000	2200
Qmin（m3/h）	282.0	342.0	407.0	554.1	732.7	916.0	1131.0	1368.4
Qmax（m3/h）	42400	51300	61000	83121	108566	137404	169635	205258

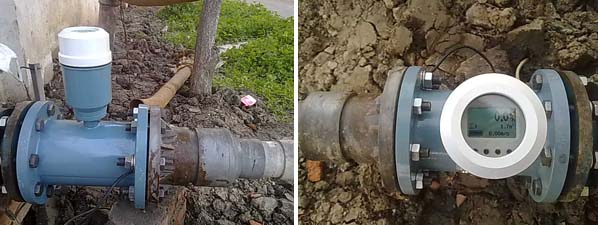

四，現場安裝圖

五.選型

型號	口徑	材質：球墨鑄鐵和不銹鋼
XMDC	15~2600
		代號	電極材料
		K1	316L
		K2	HB
		K3	HC
		K4	鈦
		K5	鉭
		K6	鉑合金
		K7	不銹鋼涂覆碳化鎢
			代號	內襯材料
			C1	聚四氟乙烯（F4）
			C2	聚全氟乙丙烯（F46）
			C3	聚氟合乙烯（FS）
			C4	聚錄丁橡膠
			C5	聚氨脂橡膠
				代號	功能
				E1	0.3級
				E2	0.5級
				E3	1級
				F1	4－20Madc,負載≤750Ω
				F2	0-3khz,5V電源，可變脈寬，輸出有效頻率
				F3	RS485接口
				T1	常溫型（0-25度）
				T2	高溫型（0-60度）
				T3	高溫型（0-130度）
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一體型結構
				J2	分體型結構
				J3	防爆一體型結構

七.優勢產品

污水型電磁流量計/Φ100mm	自流型電磁流量計/Φ100mm	防腐型電磁流量計/Φ150mm
優點: 　 1、雜物、纖維不影響測量　 2、四氟耐腐蝕內襯　 3、抗菌防粘型電極　 4、正反計量累計流量　 5、智能自我疹斷功能	優點: 　 1、磁場強度增加5倍　 2、擅長測量低流速流量　 3、輸入阻抗達15兆歐姆　 4、內置大型磁鋼　 5、大電流勵磁	優點: 　 1、四電極機構安全接地　 2、哈氏C合金電極　 3、四氟內襯耐強酸強堿　 4、不銹鋼外殼延長壽命　 5、密度換算功能，輕易算質量
IP68潛水型電磁流量計/Φ200mm	高溫型電磁流量計/Φ300mm	小口徑電磁流量計/Φ15mm
優點: 　 1、桔紅潛水漆包用10年　 2、防護等級：IP68 　 3、全密封灌膠工藝,點滴不漏	優點: 　 1、耐高溫達150度　 2、選用高溫漆包線圈　 3、采用網骨架內襯	優點: 　 1、小流量可測到20.0L/h　　 2、耐高壓的外插式電極　 3、反應靈敏,零點穩定
