電磁流量計_小口徑精度高

一,概述

分體式電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

二,工作原理
分體式電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
    E=KBVD
    式中：
    E－感應電勢；
    K－與磁場分布及軸向長度有關的系數；
    B－磁感應強度；
    V－導電液體平均流速；
    D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

三,特點

1.全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1.
2.超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好.
3.采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗.
4.采用SMD器件和表面貼裝（SMT）技術，電路可靠性高.
5.管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失.
6.在現場可根據用戶實際需要在線修改量程.
7.測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關.
8.高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂.
9.具有RS485、RS232、Hart和Modbus等數字通訊信號輸出.
10.具有自檢與自診斷功能.
11.小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制.
12.內部具有三個積算器可分別顯示正向累積量反向累積量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間.
13.紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能.

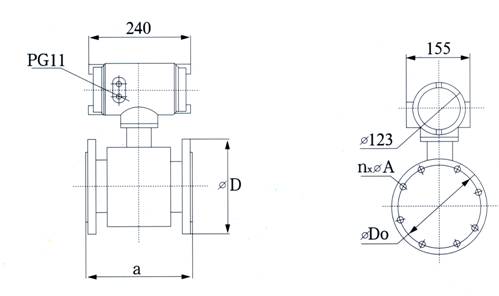

DN	a	D	Do	n×A
10	230	90	60	4×14
15	230	95	65	4×14
20	230	105	75	4×14
25	230	115	85	4×14
32	230	140	100	4×18
40	230	150	110	4×18
50	230	165	125	4×18
65	230	185	145	4×18
80	230	200	160	8×18
100	230	220	180	8×18
125	280	250	210	8×18
150	280	285	240	8×22
200	310	340	295	8×22
250	360	395	350	12×22
300	460	445	400	12×22
350	460	505	460	16×22
400	460	565	515	16×26
450	460	615	565	20×26
500	600	670	620	20×26
600	600	780	725	20×30
700	700	895	840	24×33
800	800	1015	950	24×33
900	900	1115	1050	28×33
1000	1000	1230	1160	28×36
1200	1200	1405	1340	32×33
1400	1400	1630	1560	36×36
1600	1600	1830	1760	40×36
1800	1800	2045	1970	44×39
2000	2000	2265	2180	48×42
2200	2200	2405	2315	52×45

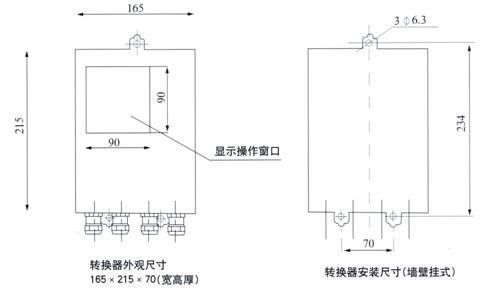

2.分體型轉換器安裝尺寸

四,產品選型：

型號	口徑	材質：球墨鑄鐵和不銹鋼
XMYB-F	15~2600
		代號	電極材料
		K1	316L
		K2	HB
		K3	HC
		K4	鈦
		K5	鉭
		K6	鉑合金
		K7	不銹鋼涂覆碳化鎢
			代號	內襯材料
			C1	聚四氟乙烯（F4）
			C2	聚全氟乙丙烯（F46）
			C3	聚氟合乙烯（FS）
			C4	聚錄丁橡膠
			C5	聚氨脂橡膠
				代號	功能
				E1	0.3級
				E2	0.5級
				E3	1級
				F1	4－20Madc,負載≤750Ω
				F2	0-3khz,5v有源，可變脈寬，輸出有效頻率
				F3	RS485接口
				T1	常溫型
				T2	高溫型
				T3	chao高溫型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一體型結構
				J2	分體型結構
				J3	防爆一體型結構

五，優勢產品:

污水型電磁流量計/DN100mm	自流型電磁流計/DN100mm	防腐型電磁流量計/DN150mm
優點: 　 1、雜物、纖維不影響測量　 2、四氟耐腐蝕內襯　 3、抗菌防粘型電極　 4、正反計量累計流量　 5、智能自我疹斷功能	優點: 1、磁場強度增加5倍 2、擅長測量超低流速流量 3、輸入阻抗高達15兆歐姆 4、內置大型磁鋼 5、大電流勵磁	優點: 1、四電極機構安全接地 2、哈氏C合金電極 3、四氟內襯耐強酸強堿 4、不銹鋼外殼延長壽命 5、密度換算功能輕易算質量
潛水型電磁流量計/DN200mm	高溫型電磁流量計/DN300mm	小口徑電磁流量計/DN15mm
優點: 1、桔紅潛水漆包用10年 2、防護等級：IP68 3、全密封灌膠工藝,點滴不漏	優點: 　 1、耐高溫達150度　 2、選用高溫漆包線圈　 3、采用網骨架內襯	優點: 　 1、小流量可測到20.0L/h　　 2、耐高壓的外插式電極　 3、反應靈敏,零點穩定
