焊接孔板-江蘇修明儀表

噴嘴流量計/孔板流量計/文丘里流量計，制造過程嚴格按照國家2018.515號文件執行！提供省級特檢院監督檢驗證書！

焊接孔板是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。焊接孔板又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀組成，廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定，使用可靠等特點。

焊接孔板節流裝置是標準節流件可不需標定直接依照國家標準生產
1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>
2.國際標準ISO5167<國際標準組織規定的各種節流裝置>
3.化工部標準GJ516-87-HK06
產品特點
1.節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
2.孔板流量計計算采用國際標準與加工。
3.應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
4.標準型節流裝置無須實流校準，即可投用。
5.焊接孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
智能型特點
1.采用進口單晶硅智能差壓傳感器。
2.高精度，完善的自診斷功能。
3.智能孔板流量計其量程可自編程調整。
4.可同時顯示累計流量、瞬時流量、壓力、溫度。
5.具有在線、動態全補償功能外，還具有自診斷、自行設定量程。
6.配有多種通訊接口。
7.穩定性高。
8.量程范圍寬、大于10：1。
智能型技術指標
1.高精度：±0.075%。
2.高穩定性：優于0.1%FS/年。
3.高靜壓：40MPa。
4.連續工作5年不需調校。
5.可忽略溫度、靜壓影響。
6.抗高過壓。

節流裝置適用范圍及有關技術指標

名稱	型號	取壓方式	公稱管徑	公稱壓力（MPa）	執行標準（結構）
焊接孔板	LGB	角接（環室取壓）	50～400	小于10	GB2624　K07（蘭化）DG
	LGB-Z	角接（鉆孔取壓）	400～2000	小于1.6	GB2624　K07（蘭化）DG
	LGB	環室（八槽）	50～400	小于32	流量測量手冊
	LGB	環室（無法蘭焊接式）	50～275	小于28.22	流量測量手冊DG0711～0718
	LGB-F	法蘭取壓	50～800	小于2.5	GB2624　K06（蘭化）
	LGB-F	法蘭取壓	50～400	4.0～40	GB2624　K06（蘭化）石化
	LGB-J	徑距取壓	50～760	小于10	GB2624
標準噴嘴	LGP	角接（環室取壓）	50～400	小于10	GB2624 流量測量手冊
	LGP-Z	角接（鉆孔取壓）	400～500	小于1.6	GB2624 流量測量手冊
	LGP	環室（八槽）	50～300	小于32	流量測量手冊
	LGP	環室（高壓透鏡墊式）	15～150	小于32	流量測量手冊
	LGP	環室（無法蘭焊接式）	175～350	小于17.36	DG　0702～0710
長徑噴嘴	LGC-J	徑距取壓	50～630	小于16	GB2624
1/4圓孔板	LGH	角接取壓	50～260	小于10	GB2624 流量測量手冊
1/4圓孔板	LGH-F	法蘭取壓	50～200	小于6.4
文丘里噴嘴	LGL	角接取壓	65～500	小于2.5
文丘里管	LGW	特殊取壓	50～1200	小于2.5
雙文丘里管	LGW-S	特殊取壓	小于1000	小于0.6
小管徑孔板	LGX	角接取壓	12～40	小于6.4	K07（蘭化）
小管徑孔板	LGX-F	法蘭取壓	12～40	小于6.4	企業標準
高壓透鏡墊	LGT	角接取壓	50～150	小于32	流量測量手冊
圓缺孔板	LGQ	角接（環室取壓）	100～400	小于1.6
	LGQ-Z	角接（鉆孔取壓）	400～1000	小于1.6
	LGQ-F	法蘭取壓	100～350	小于6.4
雙重孔板	LGS	角接取壓	100～400	小于6.4
偏心孔板	LGN	角接取壓	100～1000	小于6.4
限流孔板	LG-XL		10～300	小于6.4	企業標準
錐形入口孔板	LGR	角接取壓	25～1000	小于10	GB2624
機翼測風裝置	LJY	特殊取壓	少于1000	小于0.6	企業標準

節流件名稱			適用管道（DN mm）	適用直徑比B（d/D）	應用特點	流出系數不確定度Ec%	設計標準
角接取壓標準孔板		環室式	50－500 50－500	0.2－0.75 0.2－0.75	適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量	0.6－0.75%	ISO5167 GB/T2624－93
		夾緊環式	50－500	0.2－0.75	易于清除污物，可用于不太清潔流體流量的測量
		斜鉆孔式	450－1000（3000）	0.2－0.75	易于清除污物，可用于不太清潔流體流量的測量
法蘭取壓標準孔板			50－1000	0.2－0.75	易于清除污物，適用于各種介質	0.6－0.75%	ISO5167 GB/T2624－93
徑距取壓標準孔板			50－1000	0.2－0.75	易于清除污物，適用于各種介質	0.6－0.75%	ISO5167 GB/T2624－93
角接取壓標準噴嘴（ISA1932噴嘴）			50－500	0.3－0.8	壓損小，壽命長，尤其適用于蒸汽流量測量	0.8－1.2%	ISO5167 GB/T2624－93
長徑噴嘴			50－630	0.2－0.8	壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量	2.0%	ISO5167 GB/T2624－93
經典文丘利管	機械加工式		100－800	0.2－0.8	壓力損失小，所需直管段小于孔板、噴嘴	1.0%	ISO5167 GB/T2624－93
經典文丘利管	粗焊鐵板式		200－1200（2000）	0.4－0.7	壓力損失小，所需直管段小于孔板、噴嘴	1.5%	ISO5167 GB/T2624－93
文丘利噴嘴			65－500	0.316－0.77	同上	1.2－1.75%	ISO5167 GB/T2624－93
1/4圓孔板			25－150	0.245－0.6	適用于低雷諾數	2.0－2.5%	DIN BS
錐形入口孔板			25－250	0.1－0.316	同上	2.0%	BS
圓缺孔板			50－1500	0.32－0.8	適用于贓污，有氣泡析出或含有固體微粒的流體測量。	1.5%	DIN
偏心孔板			100－1000	0.46－0.84	適用于贓污，有氣泡析出或含有固體微粒的流體測量。	1－2%	ASME
小孔板			12.5－40	0.2－0.75	適用于小管道流量測量	0.75%	ASME
透鏡式孔板			12.5－150	0.2－0.75	適用于高壓常溫小管道流量測量	0.6－0.75%	ISO5167ASME
端頭孔板			大于等于15	0.2－0.62		1.5－2.0%
雙重孔板			25－400	0.2－0.8	適用于大流量測量
限流孔板

產品選型說明

型號規 格							說明
	XMYB-LGKB						焊接孔板
取壓方式		F					法蘭取壓
		Z					鉆孔取壓
		H					環室取壓
連接方式			1				對夾式
			2				直接焊接
管道規格				0040			0040代表DN40
管道材質					C		碳鋼
					P		不銹鋼
					H		合金鋼
公稱壓力						025	0.25MPa
						06	0.6MPa
						10	1MPa
						…	……
						160	16MPa

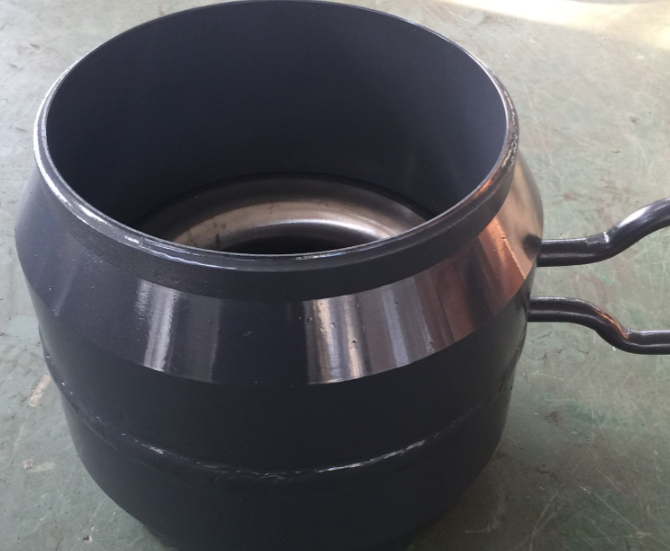

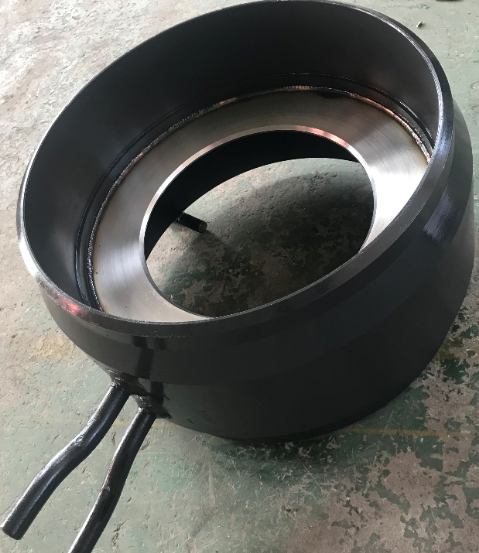

焊接孔板實物圖：
