阿牛巴流量計-江蘇修明自動化儀表有限公司

概述

阿牛巴流量計是在皮托管測速原理的基礎上發展而來的，由于壓損小、制造成本低、安裝維護方便，各國都有廣泛適用。

阿牛巴工作原理

阿牛巴流量計測量原理是將整個圓截面分成多個單元面積相等的圓環(中間為圓)。均速管的檢測桿是一根中空的金屬管。
阿牛巴適用范圍
1、 公稱直徑：25mm≤DN≤6000mm

2、 公稱壓力：PN≤25MPa

3、 介質溫度：t≤650℃

4、 精度等級：1級，1.5級，2.5級

阿牛巴結構形式

阿牛巴流量計是檢測桿、取壓口和導桿組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。

阿牛巴安裝要求

1、安裝檢測桿的測量段應是直的，其上下游直管段長度參照下表所規定的長度， 序號上游側局部阻力件形式上游側下。

備注：

1，D為管道標稱直徑，所給出數據為距離第二個彎頭的長度。

2、 檢測桿插入位置的角度允許偏差范圍。

3、 對于垂直管道，檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同一水平面上。對于水平管道，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內;測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內;測量蒸汽時檢測桿應水平插入。

4、 管道上開孔尺寸Φ40。

5、 補償用壓力變送器在前直管段上，溫度變送器(或鉑電阻)裝在后直管段上距離節流裝置2D處。

選型規格及說明

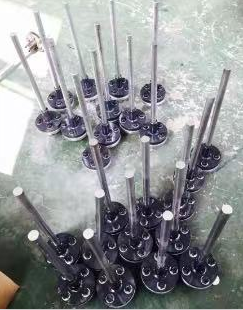

阿牛巴流量計實物圖：
