威塔流量計-廠家直銷

概述：

  我公司借鑒國外成熟的先進技術，研發了具有自己特色的威塔流量計，重大突破在于“變流體在管道中心中心收縮為邊壁收縮”，即利用同軸安裝在管道中的威塔形錐體，迫使流體從中心逐漸收縮到管道內壁而流過威塔形錐體，通過測量威塔形錐體前后的差壓來求得流量。正是這個邊壁收縮的結構，使其具有一系列其它差壓儀表無法相比的優點，克服了以孔板為代表的傳統差壓儀表的諸多缺點。

威塔流量計與其它差壓式流量?jī)x表原理相同，也是一種節流式差壓流量計，都是遵循封閉管道中流體質量守恒（連續性方程）和能量守恒（伯努利方程）定律。

二、威塔流量計主要技術參數

1、精度等級：0.5級(差壓流量變送器精度應高于0.2級，含0.2級),(β：0.45～0.85，當β<0.55，量>

2、重復性：0.1%

3、工作壓力：0～40MPa(有多個壓力等級可供選擇)

4、工作溫度：-40～850°C

5、環境溫度：-40～65°C、

6、安裝直管段要求：前0-3D直管道，后0-1D直管段

7、量程比寬：通常為10∶1，選擇合適的參數可達到50∶1

8、壓損?。和瑯拥摩轮?，壓損是孔板1/3～1/5

9、口徑從DN25～DN2000

10、連接方式：法蘭(平焊和對焊)

11、取壓方式：承插焊,法蘭,螺紋

12、材質：304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表)

13、應用：液體,氣體,蒸汽

三、威塔流量計要求

1、安裝要求低：前0～3D直管道，后0～1D直管段；

2、量程比寬：通常為10∶1，選擇合適的參數最高可做到50∶1；

3、壓損?。和瑯拥摩轮?，壓損是孔板1/3～1/5；

4、耐磨損：流線型錐形體節流后，在錐形體表面產生真空層效應，使得錐形體不易磨損；

5、不堵塞，不粘附：錐形徹底吹掃式設計避免了流體中的殘?jiān)⒛Y(jié)物或顆粒的滯留；

6、長期穩定性好：β值可長期不變，并保證長期精確測量；

7、精度高：0.5級；

8、重復性好：優于0.1%；

9、信號穩定："信號波動"是孔板的1/10；

10、β值范圍寬：V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍；

11、可測臟污介質(焦?fàn)t煤氣、高爐煤氣、原料油、渣油等)；

12、可測氣液兩相介質(濕氣、冷凝水等)；

四，威塔流量計適用介質：廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量，幾乎適用于所有氣體、液體介質。

五、威塔流量計組成部分：

依照用戶要求不同，利用V錐傳感器和差壓變送器組成流量檢測儀表供貨分為二類：

1．威塔流量傳感器

只提供差壓信號的檢測部分(V錐體及測量管道)，不提供差壓變送器、三閥組和流量顯示部分，輸出信號為差壓。由用戶自己進行配套。

2．威塔流量計由V塔傳感器和差壓變送器組成。有分體型安裝和一體型安裝兩種結構。

分體型安裝由獨立的威塔傳感器和差壓變送器組成。威塔傳感器和差壓變送器之間的引壓管連接由用戶自己完成。而差壓變送器可以配套供應。

一體型安裝是產品出廠時己將差壓變送器、三閥組與威塔傳感器連接成一體，用戶購買一體型威塔流量計后，使用時不需再連接引壓管。若需配接相應的流量積算器、壓力變送器和溫度變送器可以配套供應。

威塔流量計可以成功測量的流體：

1．氣體

煤氣：焦?fàn)t煤氣、高爐煤氣、城市煤氣

天然氣：包括含濕量５％以上的天然氣

各種碳?xì)浠衔餁怏w：烷烴類，烯烴類等氣體

各種氣體制造：氫、氦、氬、氧、氮?dú)獾?/span>

腐蝕性氣體：濕的氯化物氣體等

空氣：包括含水，含塵埃的空氣、壓縮空氣等

煙道氣：各種鍋爐、加熱爐排放的煙道氣

2．蒸汽：飽和蒸汽、過熱蒸汽

3．液體

油類：原油、燃料油、含水乳化油、柴油、液壓油等

水：原水、飲用水、生產水、污水等

各種水溶液：酸、堿、鹽水溶液等

有機物化學品：甲醇、乙二醇、二甲苯等

4．特殊流體

油＋HC氣＋沙

加氣的水：H2O+N2+空氣；H2O+CO2等

威塔流量計選型需要的工藝參數

(1)流體名稱

(2)管道內外徑

(3)選用V錐流量傳感器的型式

(4)刻度流量單位(kg/h，t/h，m3/h，Nm3/h)

(5)常用流量、最小流量、最大流量

a.在工作狀態下

b.在標準狀態下(介質為氣體時應該說明流量的標準狀態)

(6)工作壓力(MPa)

(7)流體溫度(℃)：最高、最低、常用的溫度

(8)流體密度(kg/m3)

a.在工作狀態下

b.在標準狀態下(介質為氣體時應該說明密度值的狀態)

(9) 流體粘度(Pa·s)

(10) 相對濕度

(11) 氣體成分：容積百分比(用于二種以上的混合氣體)

(12) 傳感器的安裝方式

a.水平

b.自下而上

(13) 管道法蘭

a.按法蘭標準規范,代號為提供法蘭標準及型號

b.乙方設計提供法蘭圖紙

注意：

·測量水和水蒸汽須提供(1)、(2)、(4)、(5)、(6)、(7)、(12)

·測量一般氣體須提供(1)～(13)

·測量一般溶液及油類須提供(1)、(2)、(4)、(5)、(6)、(7)、(8)、(9)、(12)、(13)

·各項數據必須填寫工藝設計的一個具體數值，請勿填寫由大約多少的某一段范圍。

注：威塔流量計需選配：差壓變送器、三閥組、針型閥、冷凝罐、冷凝圈、壓力變送器、溫度變送器、智能計算儀.

產品選型及說明

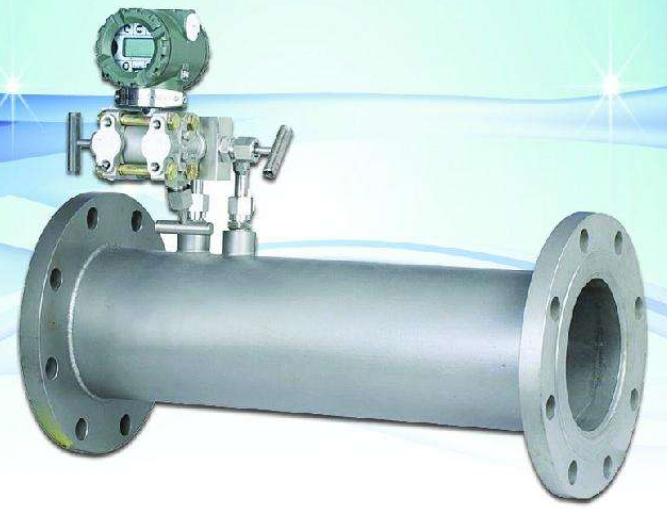

威塔流量計實物圖：
