文丘里噴嘴規格齊全廠家直銷

(噴嘴/孔板/文丘里流量計制造嚴格按照2018.515號文件執行，可帶特檢院監檢報告,許可證編號：TS2732C68-2023)

概述

文丘里噴嘴按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。文丘里噴嘴所要求上、下游直管段短、壓力損失小、性能穩定、維護方便，廣泛應用于石油、化工、電力、冶金、污水測量等行業。

適用范圍

1、公稱直徑：65mm≤DN≤500mm

2、公稱壓力：PN≤10MPa

3、孔徑比：0.316≤β≤0.775

4、雷諾數范圍：1.5×105≤ReD≤2×106

5、精度：１級

結構形式

文丘里噴嘴由收縮段、圓筒形喉部和擴散段組成，其取壓方式為上游取壓口為角接取壓，下游取壓口為喉部取壓，具體結構見下圖。

文丘里噴嘴擴散段的擴散角Ψ≤30°，擴散段的長度L對流出系數無影響，但影響其壓力損失，可以像經典文丘里管一樣，把文丘里噴嘴截尾。

選型規格及說明

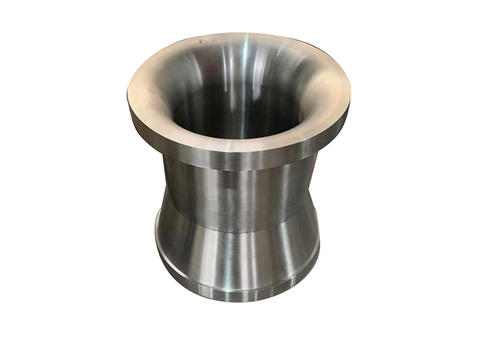

文丘里噴嘴流量計實物圖：
