噴嘴流量計的特點及安裝要求有哪些呢?
噴嘴流量計特點:
1、結構簡單牢固,無可動部件,可靠性高,長期運行十分可靠。
2、安裝簡單,維護十分方便。
3、檢測傳感器不直接接觸被測介質,性能穩定,壽命長。
4、測量的是與流量成正比的脈沖信號,無零點漂移,精度高。
5、測量范圍寬,量程比可達1: 10。
6、壓力損失較小,運行費用低,更具節能意義。
7、采用超低功耗技術,電池供電可運行兩年以上。
8、溫壓補償一體化設計,同時顯示流量值與累積流量值,溫度、壓力值,不必輪流切換。
噴嘴流量計的安裝要求:
正確地選擇安裝點和正確安裝流量計都是非常重要的環節,若在安裝環節失誤輕者影響測量精度,重者會影響流量計的使用壽命,甚至?xí)p壞流量計。
1,對直管段的要求
流量計對安裝點的上下游直管段有一定要求,否則會影響測量精度。
若流量計安裝點的上游有漸縮管,流量計上游應有不小于15D的等徑直管段,下游應有不小于5D的等徑直管段。
若流量計安裝點的上游有漸擴管,流量計上游應有不小于18D的等徑直管段,下游應有不小于5D的等徑直管段。
若流量計安裝點的上游有90°彎頭或下形接頭,流量計上游應有不小于20D的等徑直管段,下游應有不小于5D的等徑直管段。
若流量計安裝點的上游在同一平面上有二個90°彎頭,傳感器上游應有不小于25D的等徑直管段,下游應有不小于5D的等徑直管段。,
流量調節閥或壓力調節閥盡量安裝在流量計的下游5D以遠處,若必須安裝在流量計的上游,流量計上游應有不小于25D的等徑直管段,下游應有不小于5D的等徑直管段。
流量計上游有活塞式或柱塞式泵,活塞式或羅茨式風機、壓縮機,流量計上游應有不小于 25D等徑直管段,下游應有不小于5D的等徑直管段。

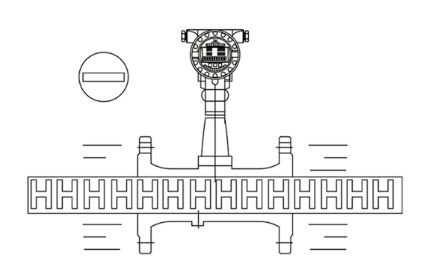

特別注意:流量計安裝點的上游較近處若裝有閥門,不斷地開關閥門,對流量計的使用壽命影響極大,非常容易對流量計造成長久性損壞。流量計盡量避免在架空的非常長的管道上安裝,這樣時間一長后,由于流量計的下垂非常容易造成流量計與法蘭間的密封泄漏,若不得已安裝時,必須在流量計的上下游2D處分別設置管道緊固裝置。
2、對配管的要求
流量計對安裝點的上下游直管段有一定要求,否則會影響測量精度。
流量計安裝點的上下游配管的內徑應與流量計內徑相同,其應滿足下式的要求。
0.98DN≤D≤1.05DN式中:DN-流量計內徑
D-配管內徑
配管應與流量計同心.同軸偏差應不大于1.05DN。
流量計與法蘭間的密封墊不能凸入管道內,其內徑可比流量計內徑略大
3、對方管道的要求

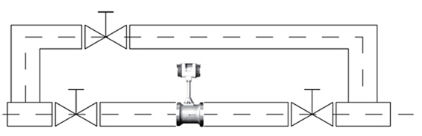

為方便檢修流量計,最好為流量計安裝旁通管。另外,在需清洗的管道上: 或所安裝流量計的管道內的流體不能為檢修流量計而停供的情況下,必須安裝旁通管。
4、對管道振動的要求
流量計盡量避免安裝在振動較強的管道上,若不得已要安裝時,必須采取減振措施,在流量計上下游2D處分別設置管道緊固裝置,并加防振墊。
5、對外部環境的要求
流量計避免安裝在溫度變化很大的場所和受到設備的熱輻射,若必須安裝時,須有隔熱通風的措施。流量計避免安裝在含有腐蝕性氣體的環境中,若必須安裝時,須有通風措施。
流量計最好安裝在室內,必須安裝在室外時,須有防潮和防曬的措施,注意水是否會順著電纜線流入放
大器盒內,接線時,在電氣接口外部將電纜線彎成U形。
安裝流量計的周圍須有充裕的空間,應有照明燈和電源插座,以便安裝接線和定期維護。流量計的接線位置要遠離電噪聲,如有功率變壓器、電動機和電源等。
流量計安裝點附近不能有無線電收發機存在,否則離頻噪聲會干擾流量計的正常使用。
噴嘴流量計實物圖:
