噴嘴/孔板/文丘里流量計制造嚴格按照國家2018.515號文件執行,帶省級特檢院監督檢驗報告,制造生產許可證編號:TS2732C68-2023
概述
長徑噴嘴流量計主要用于電力行業高壓或高溫高壓場合,主蒸汽、主給水或減溫水均采用此典型設計,它具有量程比寬、耐沖擊、壓力損失小、使用壽命長、測量范圍大、測量精度等特點。長徑噴嘴流量計按國標GB/T2624-93進行設計制造,按JJG640-94進行檢定。無需實流標定。
適用范圍
1、公稱直徑:50mm≤DN≤630mm
2、公稱壓力:PN≤32MPa
3、孔徑比:0.2≤β≤0.8
4、雷諾數范圍:10000≤ReD≤1×107
5、精度:0.5級,1級
結構形式
長徑噴嘴流量計由入口收縮部分A、圓筒形喉部B和下游端平面C組成,其取壓方式采用D-D/2取壓。
長徑噴嘴流量計有兩種形式: 高比值噴嘴0.25≤β≤0.8
低比值噴嘴0.25≤β≤0.5
當β值介于0.25和0.5之間時,可采用任意一種結構形式的長徑噴嘴。
選型規格及說明
型 號 規 格 | 說 明 | |||||||
XMYB-CP | 長徑噴嘴流量計 | |||||||
取壓方式 | J | 徑距取壓 | ||||||
連接方式 | 1 | 對夾式 | ||||||
2 | 直接焊接 | |||||||
管道規格 | 0040 | 0040代表DN40 | ||||||
管道材質 | C | 碳鋼 | ||||||
P | 不銹鋼 | |||||||
H | 合金鋼 | |||||||
公稱壓力 | 025 | 0.25MPa | ||||||
06 | 0.6MPa | |||||||
10 | 1MPa | |||||||
… | …… | |||||||
160 | 16MPa |

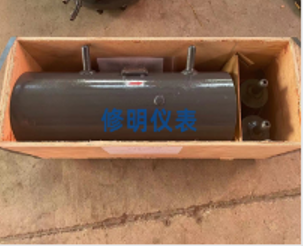

長徑噴嘴流量計實物圖:
