概述

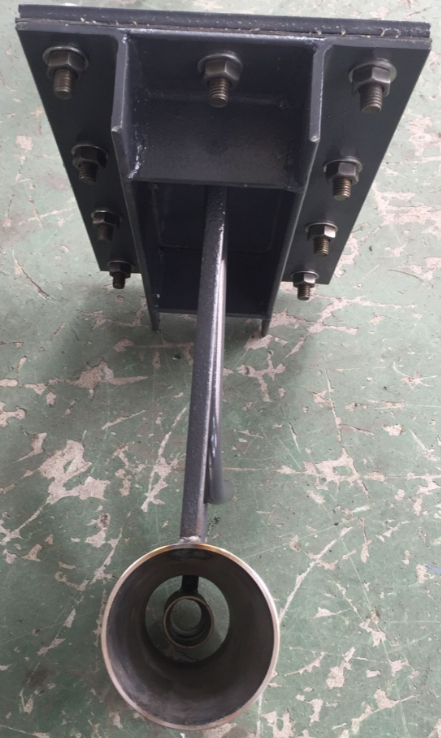

插入式文丘里管是針對工業企業中大管徑、大流量精確計量而生產的一種更方便的流量測量裝置,它可以成功替代阿牛巴等大管徑插入式流量測量儀表,主要用于石油、化工、冶金、電力行業。
適用范圍
1、公稱直徑: 圓形管道: 500mm≤DN≤4000mm
矩形管道:500mm×500mm≤DN≤4000mm×4000mm
2、公稱壓力:PN≤2.5MPa
3、介質溫度:t≤600℃(大于600℃時,訂貨時請注明)
4、穩定度:±10Pa
5、精度等級:1級,1.5級,2級
主要特點
1、流阻小,壓損小。
2、差壓大,精度高。
3、測量范圍寬,可根據用戶使用條件和要求進行設計。
4、安裝方便,在測量管道上直接開孔將裝置插入后固定即可。
5、可適用于不規則形狀的管道。
6、可加裝吹掃裝置,使用過程中可直接清理。
選型規格及說明
型 號 規 格 |
說 明 |
|||||||
XMYB-CW |
插入式文丘里管 |
|||||||
取壓方式 |
G |
管接取壓 |
||||||
連接方式 |
1 |
矩形管道 |
||||||
2 |
圓形管道 |
|||||||
管道規格 |
0040 |
0040代表DN40 |
||||||
管道材質 |
C |
碳鋼 |
||||||
P |
不銹鋼 |
|||||||
H |
合金鋼 |
|||||||
公稱壓力 |
025 |
0.25MPa |
||||||
06 |
0.6MPa |
|||||||
10 |
1MPa |
|||||||
… |
…… |
|||||||
160 |
16MPa |
