概述

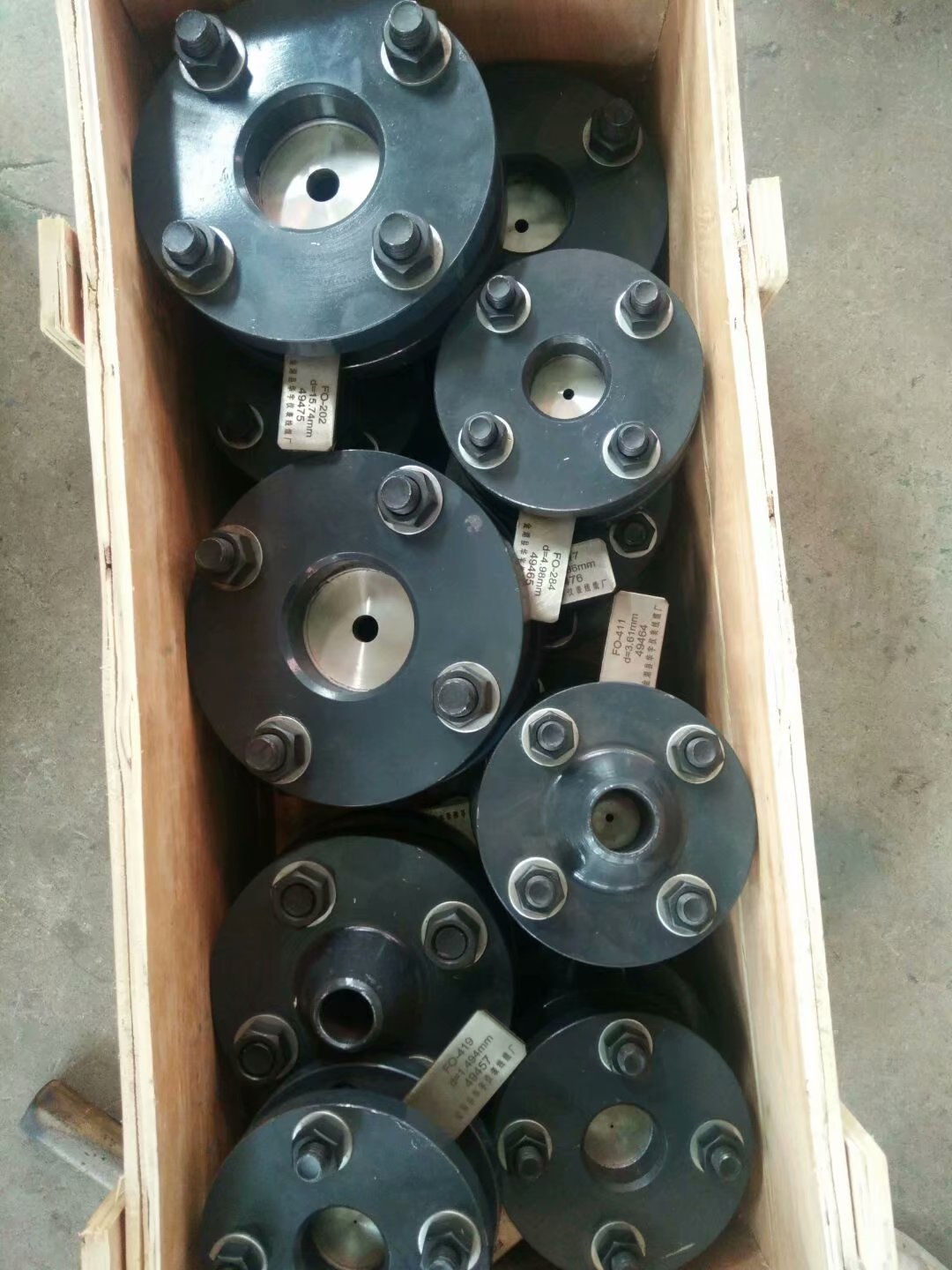

限流孔板為一同心銳孔板,用于限制流體的流量或降低流體的壓力。流體通過孔板就會產生壓力降,通過孔板的流量則隨壓力降的增大而增大。但當壓力降超過一定數值,即超過臨界壓力降時,不論出口壓力如何降低,流量將維持一定的數值而不再增加。限流孔板就是根據這個原理用來限制流體的流量或降低流體的壓力。
限流孔板作為節流元件,由于具有結構簡單、易加工、制造成本低、安裝方便等優點,在滿足工藝要求的前提下,使用限流孔板代替調節閥來限定流量或降低壓力,將會大大地降低投資和操作維修費用,因此在國外已被廣泛地應用于工藝裝置,對裝置的安全運行起著重要的作用。
使用范圍:
1、管道通徑:DN10~DN1000(mm)
2、工作壓力:0.6~32.0(MPa)
3、孔徑比:0.05≤β≤0.70
限流孔板可用于限制流體的流量或降低流體的壓力。限流孔板是按HG/T20570 -1995進行設計制造,按JJG640-94進行檢定。無需實流標定。適用于:
(1)工藝物料需要降壓且精度要求不高。
(2)在管道中閥門上、下游需要有較大壓降時,為減少流體對閥門的沖蝕,當經孔板節流不會產生氣相時,可在閥門上游串聯孔板。
(3)流體需要小流量且連續流通的地方,如泵的沖洗管道、熱備用泵的旁路管道(低流量保護管道)、分析取樣管等場所。
(4)需要降壓以減少噪聲或磨損的地方,如放空系統
結構形式
限流孔板按孔板上開孔數分為單孔板和多孔板;按板數可分為單板和多板。
選型規格及說明
型 號 規 格 |
說 明 |
|||||||
|
XMYB—XL |
|
限流孔板 |
|||||
介質 |
|
Y |
|
液體 |
||||
|
Q |
|
氣體 |
|||||
|
Z |
|
蒸汽 |
|||||
連接方式 |
|
1 |
|
法蘭連接 |
||||
|
2 |
|
對焊連接 |
|||||
法蘭材質 |
|
C |
|
碳鋼 |
||||
|
S |
|
不銹鋼 |
|||||
|
O |
|
其它 |
|||||
結構形式 |
|
K1 |
|
單孔 |
||||
|
K2 |
|
多孔 |
|||||
|
B1 |
|
單板 |
|||||
|
B2 |
|
多板 |
|||||
公稱壓力 |
|
06 |
|
0.6MPa |
||||
|
08 |
|
0.8MPa |
|||||
|
10 |
|
1MPa |
|||||
|
… |
|
…… |
|||||
|
320 |
|
32MPa |
|||||
公稱直徑 |
|
-10 |
DN10 |
|||||
|
-65 |
DN65 |
||||||
|
-100 |
DN 100 |
||||||
|
… |
…… |
||||||
|
-1000 |
DN 1000 |
