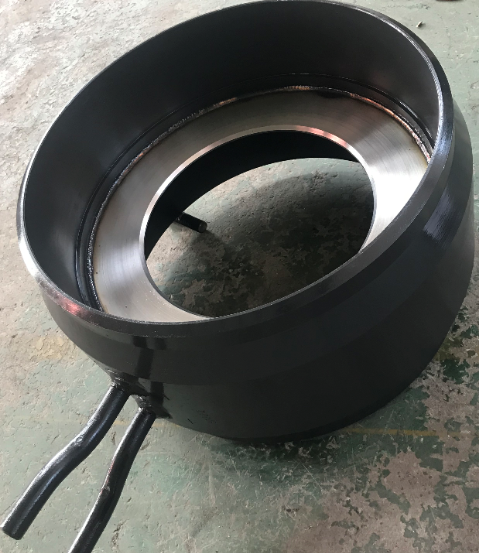

焊接孔板流量計生產廠家

噴嘴/孔板流量計制造嚴格按照國家2018.515號文件執行，帶省級特檢院監督檢驗報告,制造生產許可證編號：TS2732C68-2023

概述

焊接孔板流量計可用于測量管道中液體、氣體、蒸汽的流量,是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定，無需實流標定。焊接孔板流量計可以采用角接取壓（包括環室取壓）、法蘭取壓或D-D/2取壓三種取壓方式，按國標規定進行設計、制造和檢定標準孔板無需實流標定，精度高，結構簡單，制造成本低，但壓力損失較大,廣泛用于石油、化工、冶金、電力等行業,是迄今為止應用最多的一種流量計。

適用范圍

1、1.公稱直徑：50mm≤DN≤1200mm

2、2.公稱壓力：PN≤16MPa

3、3.開孔徑比：0.20≤β≤0.75

4、4.雷諾數范圍：當0.20≤β≤0.45時 5000≤ReD

         當0.45≤β≤0.75時 10000≤ReD

5.精度：１級

結構形式

法蘭取壓、角接取壓、D-D/2取壓方式.

安裝要求

1、安裝時應保證孔板中心、法蘭中心、管道中心和墊片同心，不同心度不得超過0.002D/β。

2、孔板的正負壓方向，上下游取壓法蘭應與介質流向相符，取壓孔的方位可根據介質不同和變送器的安裝情況確定。

3、節流裝置與管道連接時，焊接處端面與管道軸線的不垂直度不得大于1°，焊接后內部焊縫應加工處理，使其光滑，無焊巴和焊渣。

4、取壓法蘭與管道焊接前，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相同，焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。

5、可選帶上、下游直管段。

6、D-D/2取壓是成套供貨，法蘭連接可直接安裝。

選型規格及說明
