風量測量裝置是用來測量鍋爐風量的專用設備,可以直接裝在送風機入口和送風機與燃燒器之間的冷熱風道上,機翼式測風裝置適合發電廠鍋爐風道的空氣流量較大、風道截面積大、流速較低、直管道長度短等條件,具有差壓信號大、壓力損失小、性能穩定、結構簡單、維護方便等特點。
適用范圍
1、公稱直徑: 圓形管道:500mm≤DN≤3500mm
矩形管道:500mm×500mm≤DN≤3500mm×3500mm
2、公稱壓力:PN≤1MPa
3、介質溫度:t≤400℃
4、雷諾數范圍:ReD>2.5×10 5
5、精度等級:1級,1.5級,2級
結構形式

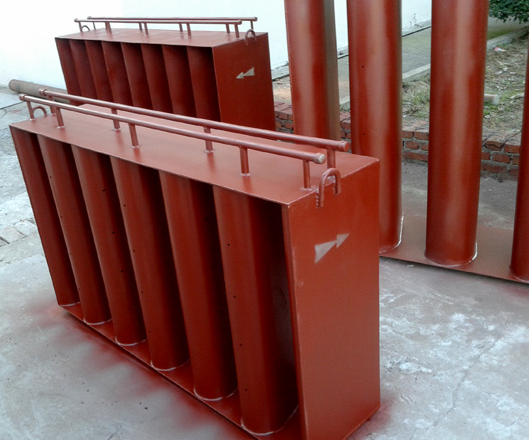

機翼式測風裝置由安裝在風道中的機翼、取壓管及一段風道組成,機翼的流線型翼面每側分四段其中三段為各具曲率半徑的弧形板。
根據流體力學原理,風道內氣流流經機翼測量裝置時,在機翼表面產生繞流,并在a點與b點產生壓力差,a點的壓力為全壓,b點的壓力由于該處通流截面收縮,靜壓下降,因此a點與b點之間有差壓,該壓差與氣流流速或流量Qv之間呈一定的函數關系。
選型規格及說明
選型規格 |
說明 |
||||||
XMYB-JY |
風量測量裝置 |
||||||
管道截面形狀 |
Y |
圓形 |
|||||
F |
方形 |
||||||
連接方式 |
1 |
法蘭連接 |
|||||
2 |
對焊連接 |
||||||
法蘭材質 |
C |
碳鋼 |
|||||
S |
不銹鋼 |
||||||
O |
其他 |
||||||
公稱壓力 |
025 |
0.25MPa |
|||||
06 |
0.6 MPa |
||||||
08 |
0.8 MPa |
||||||
… |
… |
||||||
100 |
1 MPa |
||||||
公稱直徑 |
-500 |
DN500 |
|||||
-600 |
DN600 |
||||||
-700 |
DN700 |
||||||
… |
… |
||||||
3500 |
DN3500 |
