測量原理
平衡流量計是一種節流式流量傳感器,它采用調整器式的孔板結構,可以應用在上游有擾動流場因素的場合。
流量計算公式:
式中: qm ,qv——分別為質量流量(㎏/s)和體積流量(m3/s);
C——流出系數 ;
ε——可膨脹性系數;
d——節流件開孔直徑,m;
β——直徑比,β=d/D
D——管道內經,m;
ρ1——被測流體密度,㎏/m3;
Δp——差壓,Pa;
主要技術參數
1.管道尺寸:15 ≤D≤ 600 mm(超出此范圍可特殊訂貨)
2.公稱壓力:PN≤16MPa(超出此范圍可特殊訂貨)
3.孔徑比:0.25≤β≤0.90
4.雷諾數范圍:當0.25≤β≤0.90時,200≤ReD≥107
5.精度:0.5

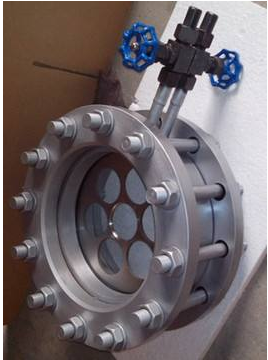

平衡流量計實物圖:
