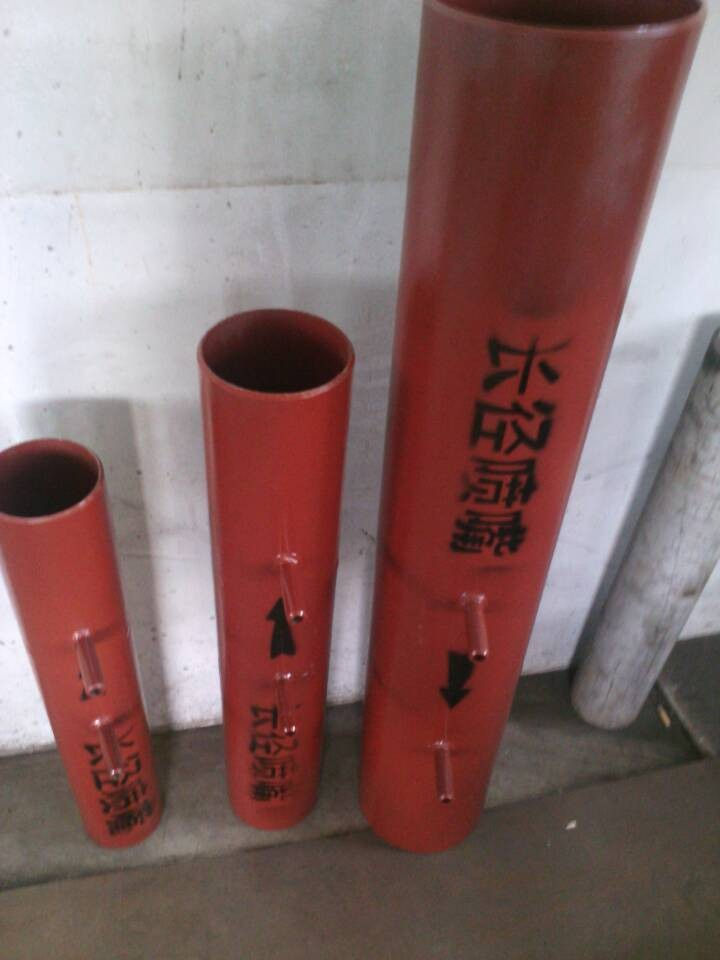

分享一下噴嘴流量計好處有哪些呢?

噴嘴流量計制造嚴格按照國家2018.515號文件執行,帶省級特檢院監督檢驗報告,制造生產許可證編號:TS2732C68-2023

概述
 噴嘴流量計亦稱ISA1932噴嘴,具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大、測量精度等特點,適用于電廠高溫高壓蒸汽熱網管道流速高的流體流量測量。噴嘴流量計按國標GB/T2624-93進行設計制造,按JJG640-94進行檢定。無需實流標定。
適用范圍:


1、1.公稱直徑:50mm≤DN≤500mm

2、2.公稱壓力:PN≤32MPa

3、3.孔徑比:0.30≤β≤0.8

4、4.雷諾數范圍:0.30≤β≤0.44時,70000≤ReD≤107

         0.44≤β≤0.8時,20000≤ReD≤107
5.精 度:1級

結構形式

  噴嘴流量計由垂直于軸線的入口平面部分A、圓弧形曲面B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽F組成,其取壓方式上游采用角接取壓,下游可按角接取壓設置,也可設置與較遠的下游處。噴嘴總長度:

當0.30≤β≤2/3時,噴嘴長度=0.6041d

當2/3≤β≤0.8時, 噴嘴長度=(0.4041+)d

選型規格及說明

  規



XMYB-PZ

噴嘴流量計

取壓方式

H

角接環室取壓

連接方式

1

對夾式

2

直接焊接

管道規格

0040

0040代表DN40

管道材質

C

碳鋼

P

不銹鋼

H

合金鋼

公稱壓力

025

0.25MPa

06

0.6MPa

10

1MPa

……

160

16MPa
