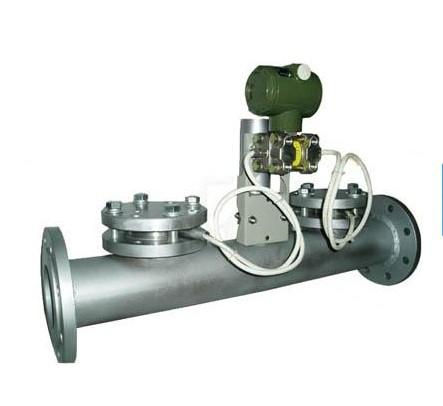

楔形流量計選型

概述

 楔形流量計是一塊Ｖ型節流件，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游產生滯流。楔形流量計可用于粘滯性液體的流量測量，黏度可高達500mPa·S，如燃油、渣油、重油、亦可用于含懸浮顆粒的液固混合物，如漿狀流體、污水等的流量測量，還可用于氣體、蒸汽之類介質的流量測量。
適用范圍
1、公稱直徑：25mm≤DN≤500mm
2、雷諾數范圍：ReD最低可達300，最高可達106以上
3、公稱壓力：PN≤10MPa
4、工作溫度：t≤350℃
5、精度：1級

 型號規格及說明

型 號 規 格

說 明

XMYB-XX

楔形流量計

取壓方式

F

法蘭取壓

G

管接取壓

連接方式

1

法蘭連接

2

直接焊接

管道規格

0040

0040代表DN40

管道材質

C

碳鋼

P

不銹鋼

H

合金鋼

公稱壓力

025

0.25MPa

06

0.6MPa

10

1MPa

…

……

160

16MPa
