矩形機翼測風裝置的結構是怎樣的呢？

  矩形機翼測風裝置它通過測量封閉管道，測量段橫截面的面積和流體通過該面積的軸向平均流速，根據被測管道截面形狀和大小尺寸的不同，在其內部安裝了多個結構獨特的均速管。通過均壓取得平均差壓。由下列均速管的計算公式即可得出流量，將矩形管道的長邊和矩形機翼測風裝置短邊分別按等長度的原則，將矩形管道的橫截面平均分成若干個面積相等的小單元,測量每個小單元中心點的流速，再將小單元的流速之和平均，即是整個大橫截面積的平均流速。

 當充滿圓管道的流體流經節流件時由于流通面積的減小，流體在節流件處被強收縮并使流速提高即動能增加，動能的增加是由流體的靜壓力能轉化而來，于是在節流件前后就產生了壓力差，核心節流元件為流線型機翼形狀，其阻力系數達到了小極限，矩形機翼測風裝置采用了多個翼形管，增加了檢測點，提高了測量度；翼形管增多，則翼形管長度縮短，從而使管段長度縮短，減少了體積，降低了重量，在每個翼形管上選擇的檢測點是采用等面積法，從而使測得的流量接近真值，確保測量準確度。

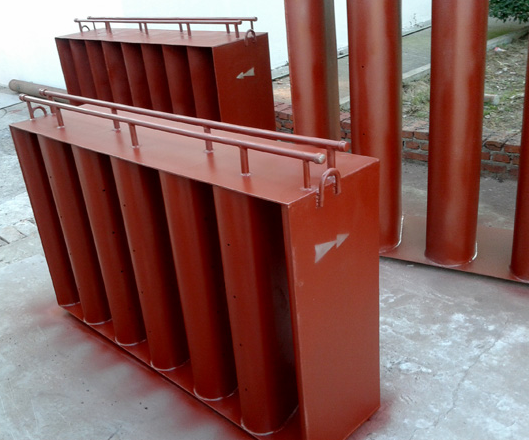

矩形機翼測風裝置展示圖：
