一、概述:
皮托管流量計是采用皮托管原理,根據ISO3966《封閉管道中流體流量的測量-采用皮托靜壓管的速度面積法》國際標 準,依托先進風洞測試技術而設計制造的廣泛適用于液體、蒸汽、氣體等介質流量測量和在線比對的先進儀表。
大量實踐證明本公司PTG型皮托管流量傳感器從根本上解決了一、二次風速(量)防堵耐磨問題;解決了主蒸汽計量中存在壓損大、耐高溫、高壓等問題;解決了焦爐煤氣、焦油、原油易堵塞問題;解決了大管徑、低流速、直管段不足等方面的特殊要求地方的流量測量問題。
二、基本原理:
托管流量傳感器是采用皮托管原理獲得管道中心流體流速(全壓-靜壓=動壓)再換算為流體體積流量或質量流量的動壓式流量傳感器。
三,特點:
1、精度高:在20%~100%的量程范圍準確度為0.5%。
2、節能:由于一次測量元件是由直徑很小的不銹鋼制成,其截面積很小在介質管道幾乎無壓力損失,使運行成本大大減小,與孔板等節流裝置相比較有明顯的節能效果。
3、耐高溫高壓:一次元件材質選用(可根據客戶要求選用特殊鋼)??赡徒橘|(zhì)最高溫度650℃,介質最高壓力32MPa。
4、可靠性高:因一次元件的構造非常簡單,結構設計合理,導壓管內介質不流動,雜志不容易進去,所以能長時間保持測量精度。
5、安裝簡單只需在管道合適的位置上打一個相當?shù)目祝岩淮卧结槻迦牍艿乐行?,即可方便地進行安裝。
6、無需維護:一次元件本身無需維護,只需按計量器具定期檢定要求對差壓變送器進行零點和滿度的校驗以及二次表輸入相應電流進行校驗。
7、測量范圍廣:可適用于低流速、小流量、大管徑流量測量。
8、廣泛用于氣體,蒸汽和液體流量測量。
9、介質管道橫截面形狀適用范圍廣,可用于不規則橫截面管道流量測量。
四、技術參數:
1、量程比量程比10:1,特殊場合可達65:1。
2、通用管徑:10mm~8000mm。
3、通用介質:滿管、單向的氣體、蒸汽以及粘度不大于10厘泊的液體。
4、直管段要求:通常情況下前7D、后3D保證測量精度0.5%~1.0%。
5、測量精度:±0.5%,±1.0%。
6、重復精度:±0.05%。
7、適用壓力:0~25Mpa,特殊應用可達40Mpa。
8、適用溫度:-100℃~500℃,特殊應用可達800℃。
9、測量上限:根據工藝要求和探頭強度而定。
10、測量下限:取決于測量最小差壓,低于最小差壓時,可采用特殊設計來滿足要求。
五,產品選型及說明:
選型規格 | ||||||||||||||
XMYB-PTG | ||||||||||||||
管道截面形狀 | 圓形 | 方形 | 1 | |||||||||||
2 | ||||||||||||||
法蘭材質 | 碳鋼 | 不銹鋼 | 其他 | 025 | ||||||||||
06 | ||||||||||||||
08 | ||||||||||||||
… | ||||||||||||||
100 | ||||||||||||||
公稱直徑 | DN500 | DN600 | DN700 | … | ||||||||||

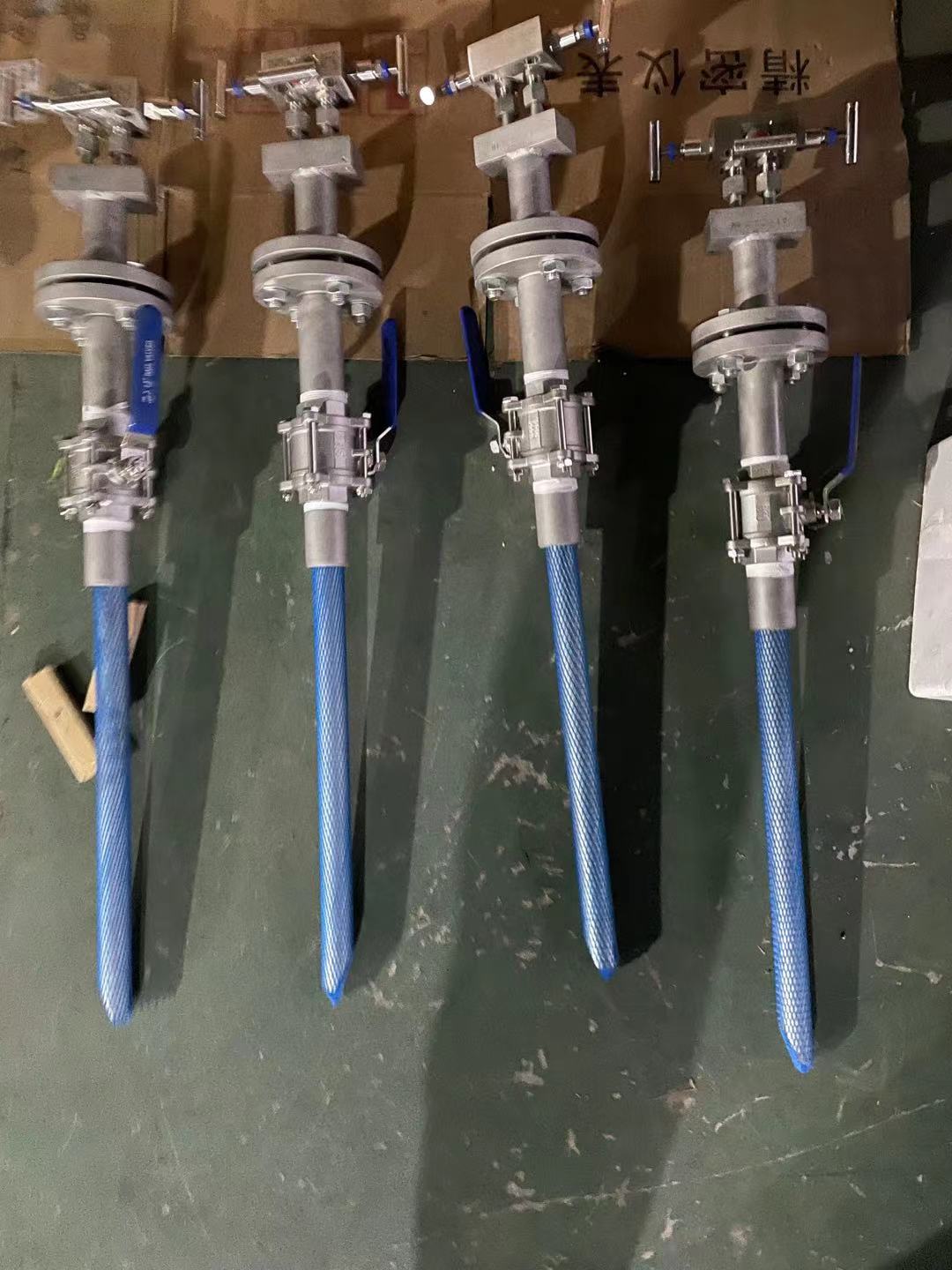

六,皮托管流量計實物圖
