標準孔板_蒸汽流量儀表_廠家直銷

長徑噴嘴流量計/孔板流量計/平衡流量計/文丘里流量計/楔形流量計，制造過程嚴格按照國家2018.515號文件執行！

提供國家監督檢驗證書！


產品詳情：

標準孔板是標準節流件可不需標定直接依照國家標準生產
1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>
2.國際標準ISO5167<國際標準組織規定的各種節流裝置>
3.化工部標準GJ516-87-HK06


產品特點：

1.節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
2.孔板流量計計算采用國際標準與加工。
3.應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
4.標準型節流裝置無須實流校準，即可投用。
5.一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。


智能型差壓變送器特點：

1.采用進口單晶硅智能差壓傳感器。
2.高精度，完善的自診斷功能。
3.智能孔板流量計其量程可自編程調整。
4.可同時顯示累計流量、瞬時流量、壓力、溫度。
5.具有在線、動態全補償功能外，還具有自診斷、自行設定量程。
6.配有多種通訊接口。
7.穩定性高。
8.量程范圍寬、大于10：1。


智能型差壓變送器技術指標：

1.高精度：±0.075%。
2.高穩定性：優于0.1%FS/年。
3.高靜壓：40MPa。
4.連續工作5年不需調校。
5.可忽略溫度、靜壓影響。
6.抗高過壓。


節流裝置適用范圍及有關技術指標：

節流件名稱

適用管道

（DN mm）

適用直徑比B（d/D）

應用特點

流出系數不確定度Ec%

設計標準





角接取壓標準孔板



環室式

50－500

50－500

0.2－0.75

0.2－0.75

適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量

0.6－0.75%

ISO5167

GB/T2624－93

夾緊環式

50－500

0.2－0.75

易于清除污物，可用于不太清潔流體流量的測量

斜鉆孔式

450－1000（3000）

0.2－0.75

法蘭取壓標準孔板

50－1000

0.2－0.75

易于清除污物，適用于各種介質



0.6－0.75%

ISO5167

GB/T2624－93

徑距取壓標準孔板

50－1000

0.2－0.75

角接取壓標準噴嘴

（ISA1932噴嘴）

50－500

0.3－0.8

壓損小，壽命長，尤其適用于蒸汽流量測量

0.8－1.2%

ISO5167

GB/T2624－93



長徑噴嘴

50－630

0.2－0.8

壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量

2.0%

ISO5167

GB/T2624－93



經典文丘利管

機械加工式

100－800

0.2－0.8

壓力損失小，所需直管段小于孔板、噴嘴

1.0%

ISO5167

GB/T2624－93

粗焊鐵板式

200－1200（2000）

0.4－0.7

1.5%



文丘利噴嘴

65－500

0.316－0.77

同上

1.2－1.75%

ISO5167

GB/T2624－93

1/4圓孔板

25－150

0.245－0.6

適用于低雷諾數

2.0－2.5%

DIN   BS

錐形入口孔板

25－250

0.1－0.316

同上

2.0%

BS

圓缺孔板

50－1500

0.32－0.8

適用于贓污，有氣泡析出或含有固體微粒的流體測量。

1.5%

DIN

偏心孔板

100－1000

0.46－0.84

1－2%

ASME

小孔板

12.5－40

0.2－0.75

適用于小管道流量測量

0.75%

ASME

透鏡式孔板

12.5－150

0.2－0.75

適用于高壓常溫小管道流量測量

0.6－0.75%

ISO5167ASME

端頭孔板

大于等于15

0.2－0.62


1.5－2.0%


雙重孔板

25－400

0.2－0.8

適用于大流量測量



限流孔板








產品選型說明：


型 規

說 明














取壓方式

      XMYB-KB

法蘭取壓


鉆孔取壓


環室取壓


1


2



















管道規格


0040代表DN40


C













P


不銹鋼


合金鋼


025







06


















10


















…


















160

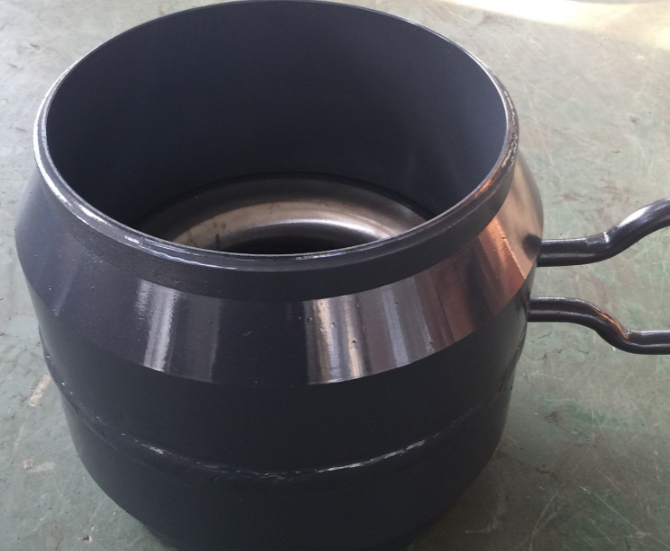

標準孔板實物圖：
