平衡流量計_國家特種設備監督檢驗證書

長徑噴嘴流量計/孔板流量計/平衡流量計/文丘里流量計,制造過程嚴格按照國家2018.515號文件執行!提供省級特檢院監督檢驗證書!

概述

 平衡流量計幾乎適用于所有流體測量,是流體測量技術的一場革命,目前平衡流量計已經廣泛應用到石油、化工、冶金、電力、天然氣、水處理等行業。平衡流量計對傳統節流裝置進行了極大的改進,具有平衡整流的顯著特征。傳統節流裝置只有一個流通孔徑,節流后使流體失去了理想狀態;而平衡流量計有多個函數孔徑,能最大限度地把流場平衡整流成理想流體,從而將差壓式流量計的優勢發揮的淋漓盡致。

原理

 平衡流量計是一種革命性的差壓式流量儀表,其工作原理與其他差壓式流量計一樣,都是基于密封管道中的能量轉換原理:在理想流體的情況下管道中的流量與差壓的平方根成正比;用測出差壓值根據伯努利方程即可計算出管道中的流量。平衡流量傳感器是一個多孔的圓盤節流整流器,安裝在管道的截面上,每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的,稱為函數孔。當流體穿過圓盤的函數孔時,流體將被平衡整流,渦流被最小化,形成近似理想流體,通過取壓裝置,可獲得穩定的差壓信號,根據伯努利方程計算出體積流量、質量流量。

平衡流量計的特點

1、測量精度是標準孔板的5~10倍
2、流動噪聲是標準孔板的1/15
3、永久壓力損失是標準孔板的1/3
4、壓力恢復比標準孔板快2倍
5、最小直管段可以小于0.5D

一、線性度高、重復性好

平衡流量傳感器具有對稱多孔結構特點,能對流場進行平衡,降低了渦流、振動和信號噪聲,流場穩定性大大提高,使線性度比孔板提升了5~10倍,重復性提高了54%,為0.15%,從其綜合性能來看,平衡流量計屬于高檔流量計行列。
5:1量程比時,線性度可達±0.3%;
7:1量程比時,線性度可達±0.5%;
10:1量程比時,線性度可達±1.0%

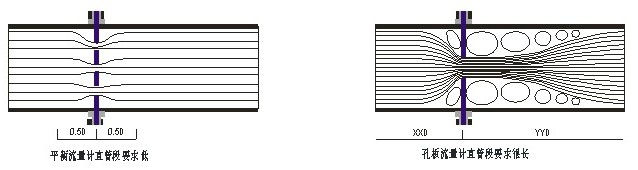

二、直管段要求低
平衡流量傳感器由于流場穩定,且壓力恢復比孔板快兩倍,大大所短了對直管段的要求其前后直管段一般為前3D后1D,最小可以小于0.5D,從而省去大量直管段,尤其是特殊昂貴的材料的管道。

三、減少永久壓力損失
多孔對稱的平衡設計,減少了紊流剪切力和渦流的形成,降低了動能的損失,在同樣的測量工況下,與孔板相比減少了2.5倍的永久壓力損失,從而節省了相當大的運行能量成本,是一種節能型儀表,值得大量推廣。

四、耐臟污不易堵
多孔對稱的平衡設計,減少了紊流剪切力和渦流的形成,從而大大降低了滯留死區的形成,保證臟污介質順利通過多個孔,減小了流體孔被堵塞的機會。

五、可直接替換孔板
其與孔板具有相同的使用方法和外形,因此可以直接進行替換,不需要任何配管的變化和相關儀表的更改,很適合全廠能源計量改造中將孔板改為平衡流量計。

六、流量測量范圍寬
根據試驗結果,我們了解到:平衡流量計的性能,使其流速可以從最小到音速;其最小雷諾數可低于200,最大雷諾數大于107;β值可選0.25~0.90。

七、長期穩定性好
由于其紊流剪切力的明顯減小,大幅度降低了介質與節流件直接的摩擦,其β值長期保持不變,整個儀表無可動部件,因此可以長期保持穩定性。

八、可測高溫高壓介質
與孔板等節流裝置一樣,工作溫度壓力取決于管道和法蘭的材質和等級,工作溫度可達850℃,工作壓力可達42MPa。

九、可測復雜工況介質
由于其特殊的結構設計,使其具有特殊的性能,它可以進行氣液兩相 ,各種混合氣體(如瓦斯、沼氣、煤氣等等)、各種低溫氣體(如LNG、液氮、液氧、液氬、液氫、液氯、液化乙烯、液化石油氣等等)、氣液兩相介質(如濕氣)、漿料、多相水流、震動水流、電磁干擾介質和雙向流(因為平衡流量計左右完全對稱)。

產品選型及說明:


規格型號




XMYB-LGPH


平衡流量計

取壓方式


F


法蘭取壓


Z


鉆孔取壓


H


環室取壓

連接方式


1


對夾式


2


直接焊接

管道規格


0040


0040代表DN40

管道材質


C


碳鋼


P


不銹鋼


H


合金鋼

公稱壓力


025


0.25MPa


06


0.6MPa


10


1MPa



……


160


16MPa
