一、楔形流量計介紹：

 楔形流量計V字形楔塊(又稱楔形節流件)，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。
二、楔形流量計主要特點：
1、特別適合于高粘度、低雷諾數、帶懸浮顆?；驓馀莸慕橘|測量。
2、測量精度不受流體介質介電常數等特性的影響和限制。
3、楔形件結構設計特殊，有導流作用，防堵塞，具有自清潔能力，無滯流區。
4、具有流體粘度變化、溫度變化、密度變化等補償功能。
5、抗振動、抗沖擊、抗臟污、抗腐蝕。
6、具有雙向流量測量功能。
7、重復性好、精確度高，經標定的楔形流量計，精度達0.5 級。
8、楔形流量計結構簡單、牢固、高可靠性，安裝方便，運行維護費用低。
9、無運動部件、無磨損，長期使用時不需要重新標定，永久壓損比孔板小。
三、楔形流量計技術參數:
1、測量精度: ±1.0%~±1.5%。
2、最低流速:0.01m/s。
3、使用壽命:可長達十年以上。
4、量程比≥10:1。
5、雷諾數系數使用范圍:下限300，上限達1×106以上。
6、測量液體粘度上限:500MPa·S。
7、工作壓力范圍:-0.1~6.4MPa。
8、工作溫度范圍:-50~400℃。
四、楔形流量計其他特性:
1、適合于測量泥漿、煤焦油瀝青、煤水懸浮液以及其他高粘度流體。
2、在很低的管道雷諾數情況下(甚至低至Re=500時)，流量與差壓之間仍能保持平方根關系。而孔板流量計的可側量最小雷諾數要比楔形流量計大得多。
3、經單獨標定的楔形流量計有較高的測量精確度(最高可達0.5%)，未經標定的楔形流量計的精確度也可達3%左右。
4、結構簡單，安裝、使用和維修方便。
5、可測量腐蝕性介質，由于差壓測量是采用隔膜式的雙法蘭差壓變送器，腐蝕性介質不能進人導壓管和差壓變送器，所以只要用耐腐蝕材料加工楔形節流件，就能使儀表對腐蝕性介質進行測量。
五、楔形流量計測量原理：
流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出，送至差壓變送器轉變?yōu)殡娦盘栞敵?，再經經專用智能流量積算儀運算后，即可獲知流量值。
楔形流量計流量方程:

Cε πD2 2ΔP
qv= m
1-m2 4 ρ
式中:qv -- 流體流量，m3/s
C -- 流出系數;
ε-- 可膨脹性系數;
πD2
m -- 開孔與管道面積比， S1/ --
4
S1 -- 弓型流通面積，m2
D -- 管道內徑,m;
ΔP-- 差壓，Pa
ρ-- 被測介質密度，kg/m3
六、楔形流量計楔形流量計安裝注意事項：
1、一般楔形流量傳感器附有前后測量管，可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時，流體應自下而上流動。測量液體時應注意使差壓變送器能翻遍地排除氣泡，以免引起儀表零點漂移;
2、傳感器上下游側應配置直管段，管道內壁應光滑、清潔、無附著物，只管段長度如表
3、水平安裝時，楔式差壓元件應與管道中心線成90度。對于垂直安裝，由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零。

七、楔形流量計結構形式：
楔形流量計按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構。
八、產品選型說明：

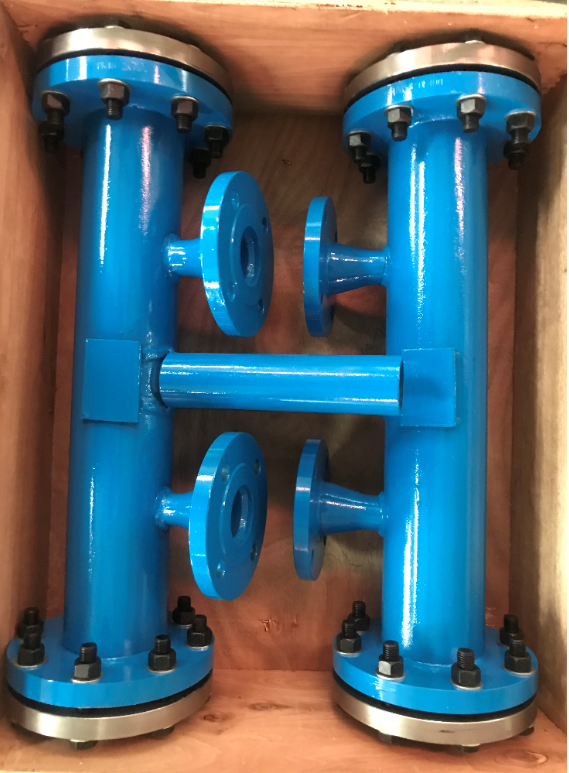

楔形流量計實物圖：
