調整型流量計的9大特點:
一、線性度高、重復性好
調整型流量傳感器由于流場穩定,且壓力恢復比孔板快兩倍,大大所短了對直管段的要求其前后直管段一般為前3D后1D,最小可以小于0.5D,從而省去大量直管段,尤其是特殊昂貴的材料的管道。
二,直管段要求低
調整型流量傳感器由于流場穩定,且壓力恢復比孔板快兩倍。大大縮短了對直管段的要求,其前后直管段一半為前3D后1D.最小可以小于0.5D,從而省去大量的直管段,尤其是特殊環境現場的管道。
三、減少永久壓力損失
多孔對稱的調整設計,減少了紊流剪切力和渦流的形成,降低了動能的損失,在同樣的測量工況下,與孔板相比減少了2.5倍的永久壓力損失,從而節省了相當大的運行能量成本,是一種節能型儀表,值得大量推廣。
四、耐臟污不易堵
多孔對稱的調整設計,減少了紊流剪切力和渦流的形成,從而大大降低了滯留死區的形成,保證臟污介質順利通過多個孔,減小了流體孔被堵塞的機會。
五、可直接替換孔板
其與孔板具有相同的使用方法和外形,因此可以直接進行替換,不需要任何配管的變化和相關儀表的更改,很適合全廠能源計量改造中將孔板改為調整型流量計。
六、流量測量范圍寬
根據試驗結果,我們了解到:調整型流量計的性能,使其流速可以從最小到音速;其最小雷諾數可低于200,最大雷諾數大于107;β值可選0.25~0.90。
七、長期穩定性好
由于其紊流剪切力的明顯減小,大幅度降低了介質與節流件直接的摩擦,其β值長期保持不變,整個儀表無可動部件,因此可以長期保持穩定性。
八、可測高溫高壓介質
與孔板等節流裝置一樣,工作溫度壓力取決于管道和法蘭的材質和等級,工作溫度可達850℃,工作壓力可達42MPa。
九、可測復雜工況介質
由于其特殊的結構設計,使其具有特殊的性能,它可以進行氣液兩相 ,各種混合氣體(如瓦斯、沼氣、煤氣等等)、各種低溫氣體(如LNG、液氮、液氧、液氬、液氫、液氯、液化乙烯、液化石油氣等等)、氣液兩相介質(如濕氣)、漿料、多相水流、震動水流、電磁干擾介質和雙向流(因為調整型流量計左右完全對稱)。

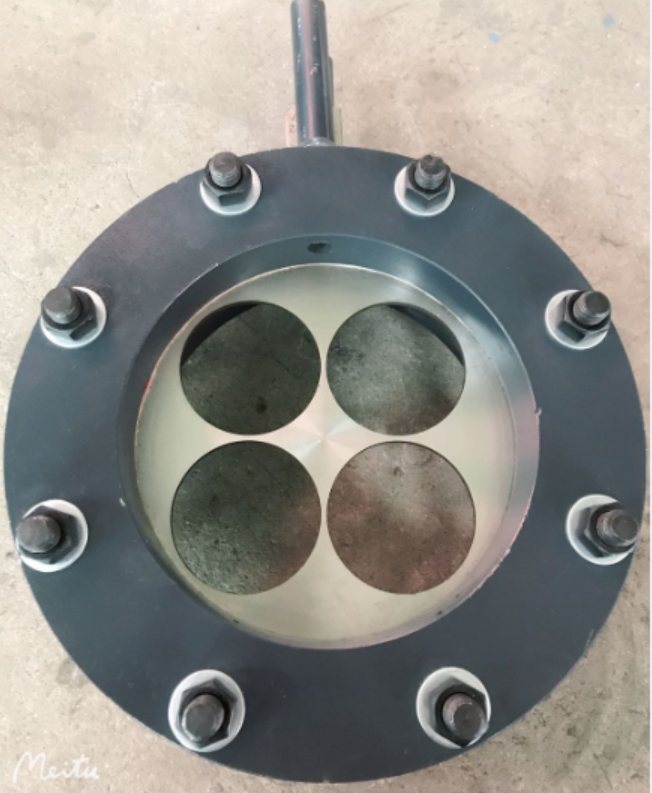

調整型流量計實物圖
