調整型流量計-流量儀表

一、概述

 調整型流量計是一種革命性的差壓式流量儀表,其工作原理與其他差壓式流量計一樣,都是基于密封管道中的能量轉換原理:在理想流體的情況下管道中的流量與差壓的平方根成正比;用測出差壓值根據伯努利方程即可計算出管道中的流量。調整型流量傳感器是一個多孔的圓盤節流整流器,安裝在管道的截面上,每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的,稱為函數孔。當流體穿過圓盤的函數孔時,流體將被平衡整流,渦流被最小化,形成近似理想流體,通過取壓裝置,可獲得穩定的差壓信號,根據伯努利方程計算出體積流量、質量流量。

 調整型流量傳感器具有對稱多孔結構特點,能對流場進行平衡,降低了渦流、振動和信號噪聲,流場穩定性大大提高,使線性度比孔板提升了5~10倍,重復性提高了54%,為0.15%,從其綜合性能來看,調整型流量計屬于高檔流量計行列。
5:1量程比時,線性度可達±0.3%;
7:1量程比時,線性度可達±0.5%;
10:1量程比時,線性度可達±1.0%

 產品型號:












XMYB-TZ


調整型流量計

取壓方式


F


法蘭取壓


Z


鉆孔取壓


H


環室取壓

連接方式


1


對夾式


2


直接焊接

管道規格


0040


0040代表DN40

管道材質


C


碳鋼


P


不銹鋼


H


合金鋼

公稱壓力


025


0.25MPa


06


0.6MPa


10


1MPa



……


160


16MPa

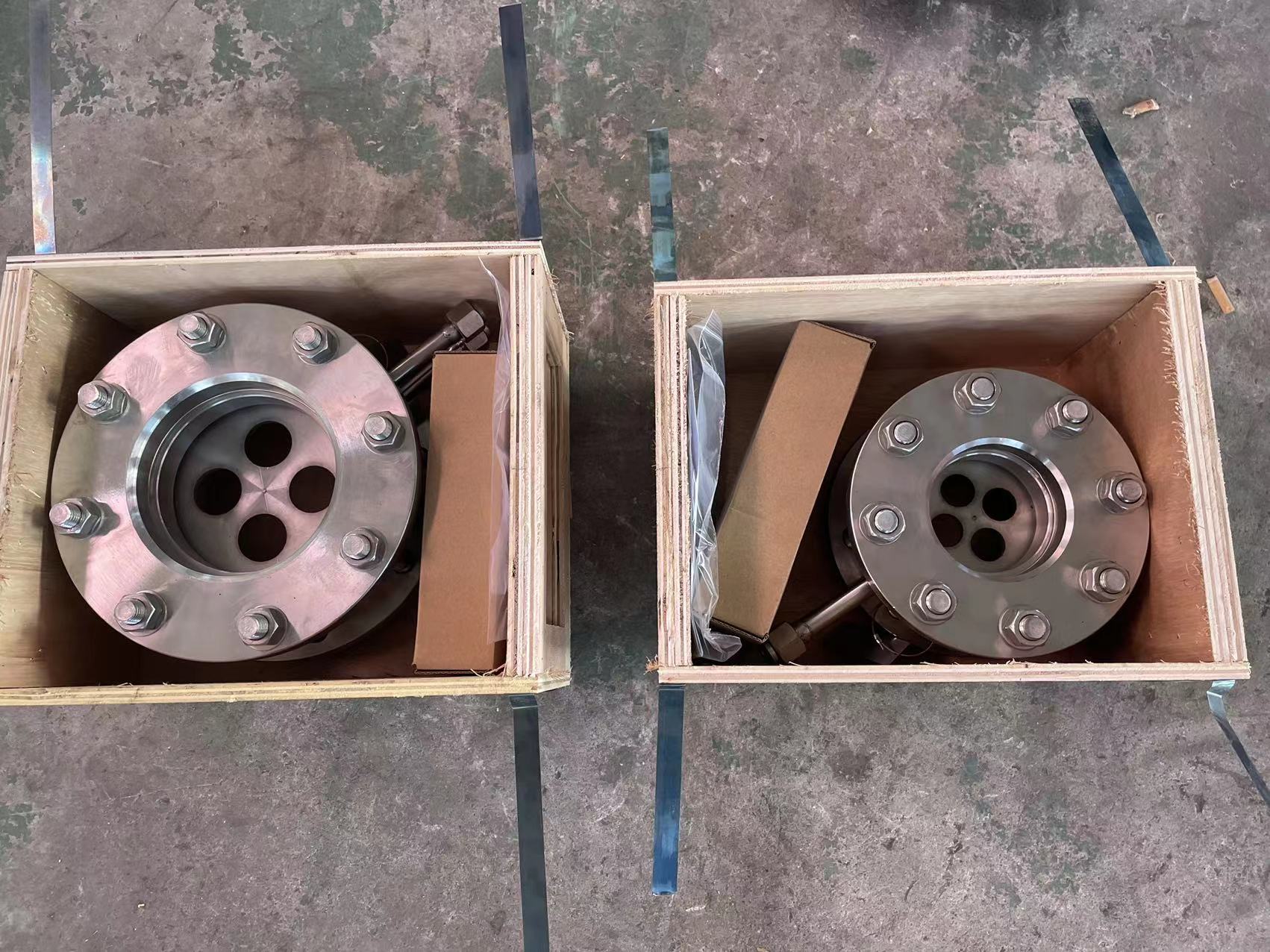

調整型流量計實物圖:
