插入式文丘里

一，概述

插入式雙文丘里管是在內藏式雙文丘里管的基礎上開發出來的傳感器，具有內藏式雙文丘里管的特點，差壓值大，系統可靠性高，幾乎不用維護保養，具有完善的溫度和壓力補償功能，靈敏度和計量準確度高，相對誤差2%，可用于水庫、水電站、自來水廠等行業的超大型圓、方管道水流量計量。不受紊亂流及夾氣泡、雜質的干擾，效果好，它可以成功替代阿牛巴等大管徑插入式流量測量?jī)x表，主要用于石油、化工、冶金、電力行業。

二，適用范圍

1、 公稱直徑：圓形管道：500mm≤DN≤4000mm
         矩形管道：500mm×500mm≤DN≤4000mm×4000mm
2、 公稱壓力：PN≤2.5MPa
3、 介質溫度：t≤600℃（大于600℃時，訂貨時請注明）
4、 穩定度：±10Pa
5、 精度等級：1級，1.5級，2級

三，主要特點

1、 流阻小，壓損小。
2、 差壓大，精度高。
3、 測量范圍寬，可根據用戶使用條件和要求進行設計。
4、 安裝方便，在測量管道上直接開孔將裝置插入后固定即可。
5、 可適用于不規則形狀的管道。
6、 可加裝吹掃裝置，使用過程中可直接清理。

四，結構形式

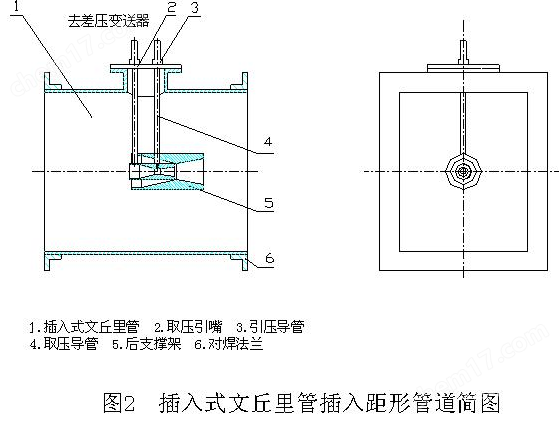

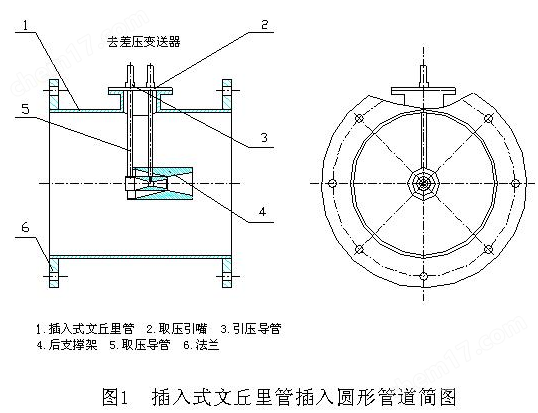

插入式文丘里管結構見圖1、圖2

五，選型說明
