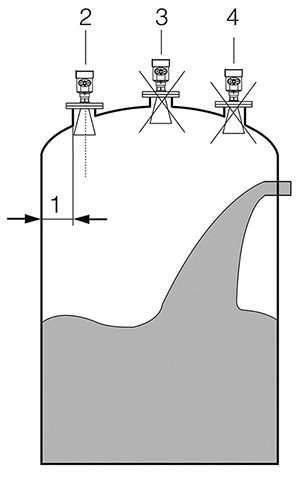

雷達物位計

1.概述：

雷達物位計適用于對液體、漿料、顆粒料及塊料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。

采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

2.工作原理：

通過天線系統發射并接收能量低的短的微波脈沖。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保短時間內穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用微處理技術和調試軟件也可以準確的分析出物位的回波。

慧博新銳產品原理圖

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，精度可達到毫米級。

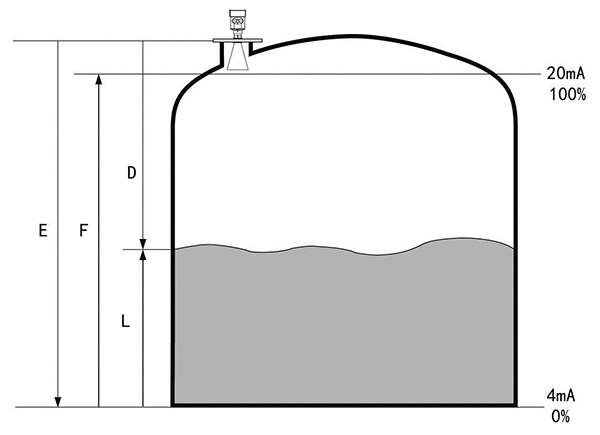

距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2；其中C為光速。因空罐的距離E已知，則物位L為：L=E-D。

通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

3.技術參數：

一般數據	材料	天線	PTFE、PP
		外殼	鋁、塑料、防靜電PP、不銹鋼316
		外殼和外殼之間的密封	硅橡膠
		外殼視窗	聚碳酸脂
		接地端子	不銹鋼
	過程連接	XM01	G1?″A 螺紋或 1?″NPT 螺紋 / 法蘭
		XM02	PTFE 翻邊法蘭
		XM03	不銹鋼法蘭
		XM04	不銹鋼法蘭
		XM05	不銹鋼法蘭
		XM06	不銹鋼法蘭
供電電壓	兩線制	標準型	(16～26)V DC
		本安型	(21.6～26.4)V DC
		功耗	Max.22.5mA
		允許紋波
		- <100Hz	Uss < lV
		- (100～100K)Hz	Uss < l0mV
	隔爆型	(22. 8～26. 4) V DC 兩線制
		(198～242) V AC 四線制 / 110V AC 四線制
		功耗	max. 1VA，1W
電纜參數	電纜入口／插頭	1個 M20xl.5電纜入口（電纜直徑5～9mm）
		1個盲堵 M20xl.5
	彈簧接線端子	用于導線橫截面2.5mm2
輸出參數	輸出信號	(4～20)mA/HART
	分辨率	1.6μA
	故障信號	電流輸出不變；20.5mA；22mA；3.9mA

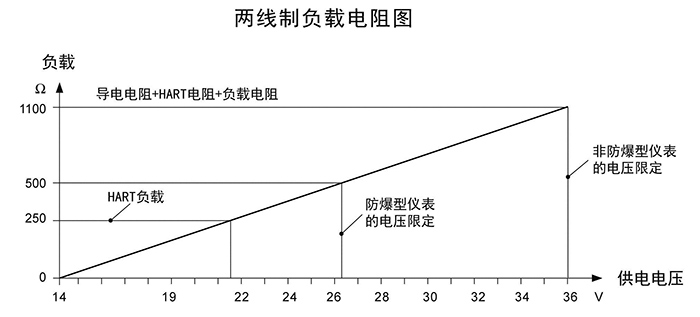

	兩線制負載電阻	見圖標
	四線制負載電阻	Max.500Ω
	積分時間	(0～36)s，可調
特征參數	盲區	天線末端
	XM01	20m（液體）
	XM02	20m（液體）
	XM03	35m
	XM04	35m
	XM05	20m
	XM06	15m
	測量間隔	約1s （取決于參數設置）
	調整時間	約1s （取決于參數設置）
	分辨率	1mm
	精度	10mm 或＜0.1%
	工作存儲及運輸溫度	(-40～80) ℃
	過程溫度（天線部分的溫度）
	XM01	-40～130℃
	XM02	-40～130℃ (標準型) / -40～180℃ (高溫型)
	XM03	-40～130℃ (標準型) / -40～180℃ (高溫型)
	XM04	-40～130℃ (標準型) / -40～180℃ (高溫型)
	XM05	-40～130℃ (標準型) / -40～180℃ (高溫型)
	XM06	(-40～400)℃
	相對濕度	＜95%
	罐內壓力	Max. 4MPa
	耐震	機械震動l0m/s2 , (10～150)Hz
